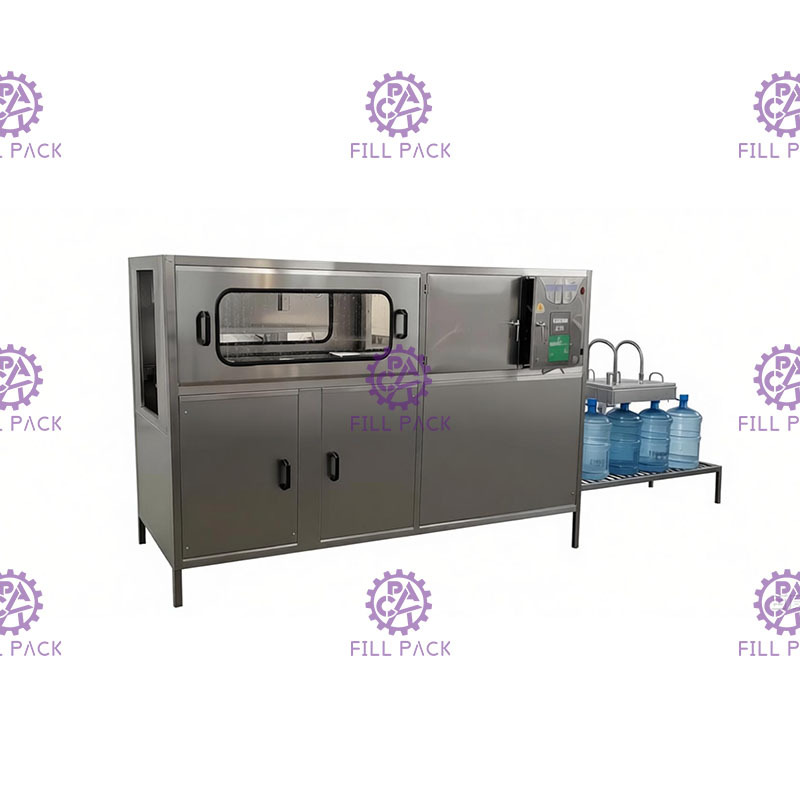

20-litrowa jednorzędowa linia do napełniania o pojemności 120 litrów BPH

opis produktu

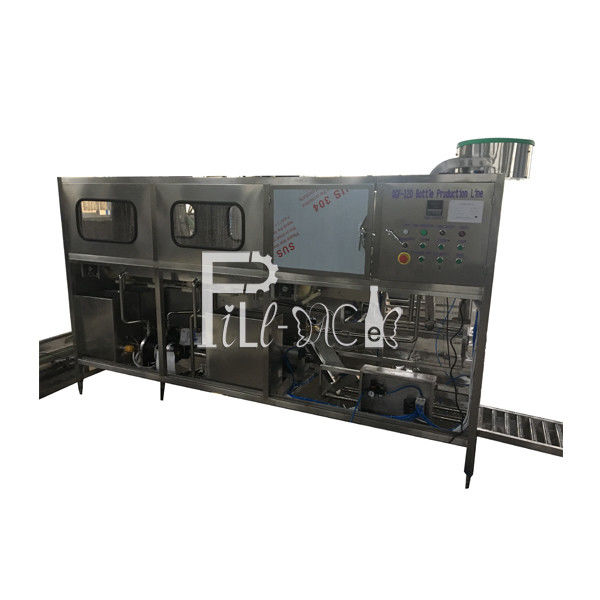

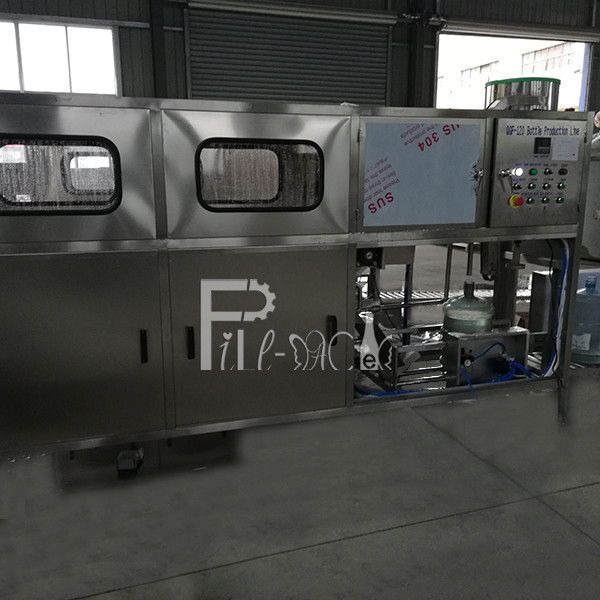

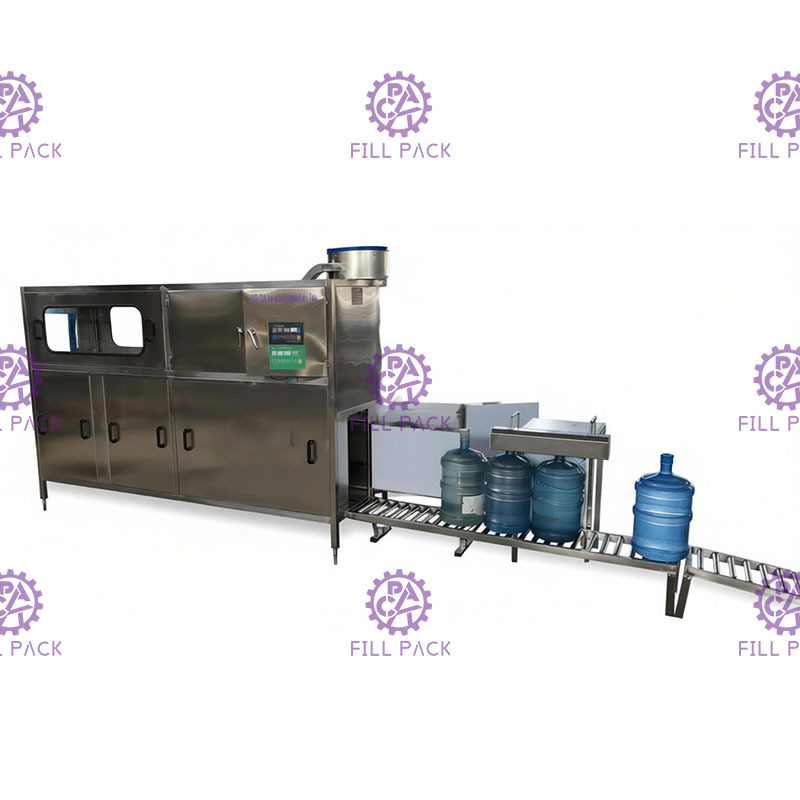

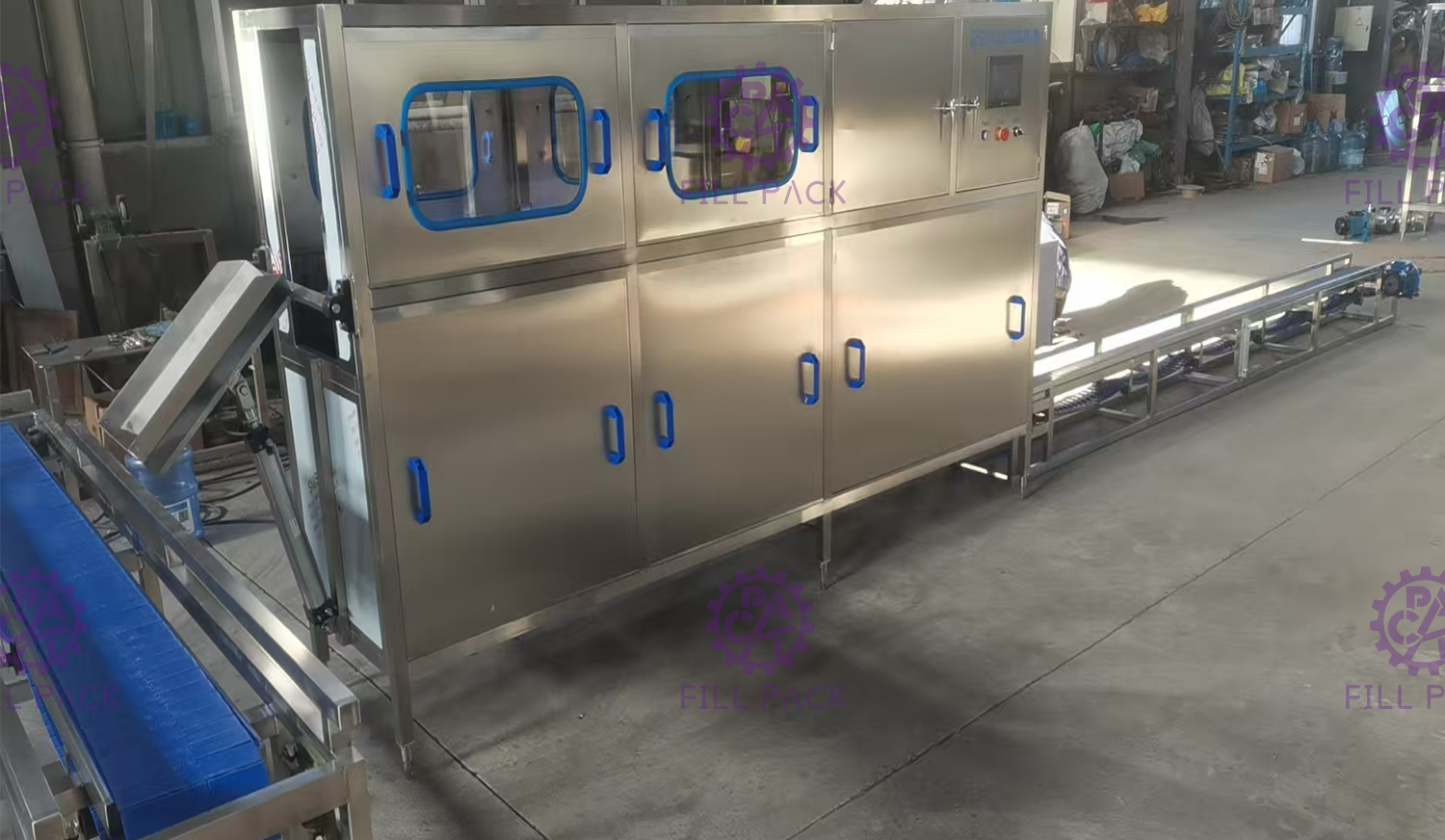

Jednorzędowy automat do napełniania butelek o pojemności od 3 do 5 galonów 120BPH z systemem sterowania PLC

Zasada:

Ten wypełniacz do butelek galonowych jest zintegrowany z funkcjami zamykania słoika do mycia i napełniania;

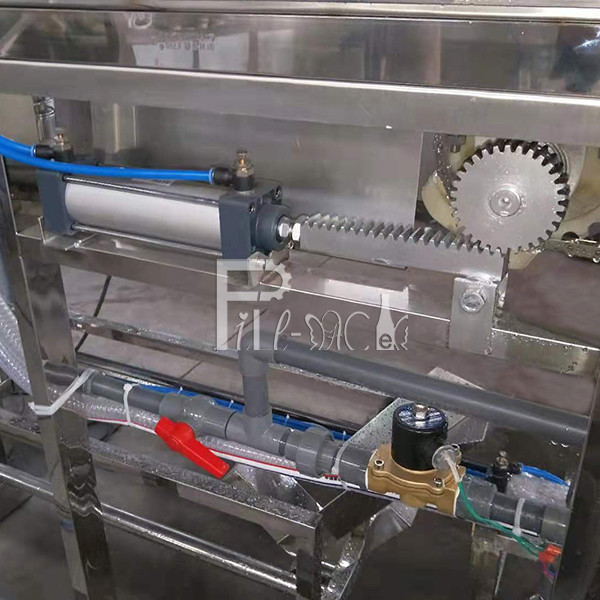

Pracownik ręcznie ładuje pusty słoik na uchwyt na słoik, uchwyt na słoik ze słoikiem zostanie wcześniej przeniesiony do mycia słoika, siła transmisji jest za pomocą cylindra zębatego;

Mycie będzie podzielone na 2 części, pierwszy proces to płyn dezynfekujący, drugi proces to czysta woda;

Po umyciu słoiki będą spadać na kątownik z uchwytu na słoiki za pomocą łańcucha transmisyjnego z siłą grawitacji;

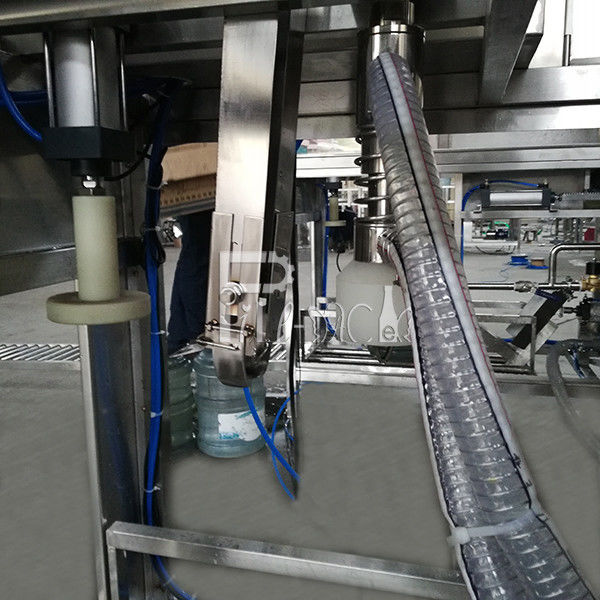

Następnie słoiki zostaną popchnięte przez wciśnięcie cylindra pod głowicę napełniającą, a następnie rozpocznie się napełnianie;

Objętość napełniania można kontrolować, ustawiając czas napełniania.

Napełnione słoiki zostaną następnie popchnięte pod nakrętkę przez puste słoiki.

Pracownik włożył wiele nieuporządkowanych czapek do ładowarki czapek, ładowarka czapek automatycznie sortuje nasadki, aby załadować je do szyny nasadek.Kiedy napełnione butelki przechodzą pod głowicą zamykającą, zakrętka spadnie na szyjkę słoika, a następnie cylinder zamykający dokona zamknięcia automatycznie, naciskając cylinder.

Postacie:

1, cały napełniacz do butelek galonów jest kontrolowany przez system Mitsubishi PLC, cała droga cylindra jest obliczana z góry dla przejechanej odległości;

2, napełniacz do butelek galonów może pracować w modelu automatycznym, model ręczny służy do sprawdzania maszyny;

Parametry:

Pompa do płukania 1: 0,37 kW

Pompa do płukania 2: 0,37 kW

Pompa do napełniania: 0,55 kW

Silnik do sortowania nasadek: 0,09 kW

Wymiar: 3100 * 570 * 1450 mm (podajnik nasadkowy z boku) / 2700 * 570 * 1720 mm (podajnik nasadkowy na górze) + przenośnik 2000 mm

Waga: 400kg

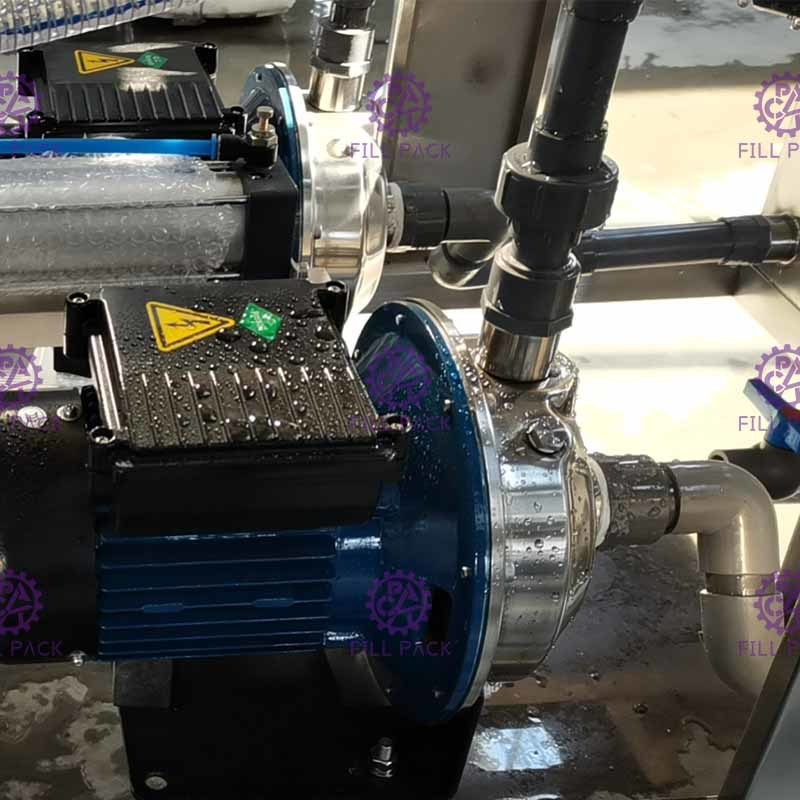

Szczegóły dotyczące pomp wodnych:

Szczegóły silnika:
