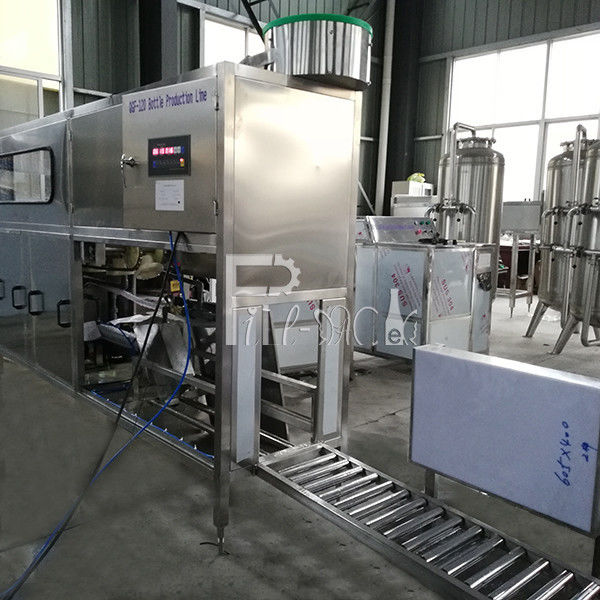

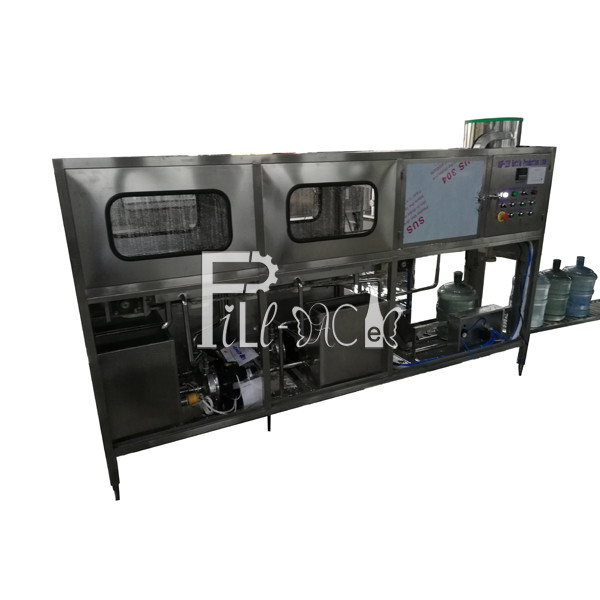

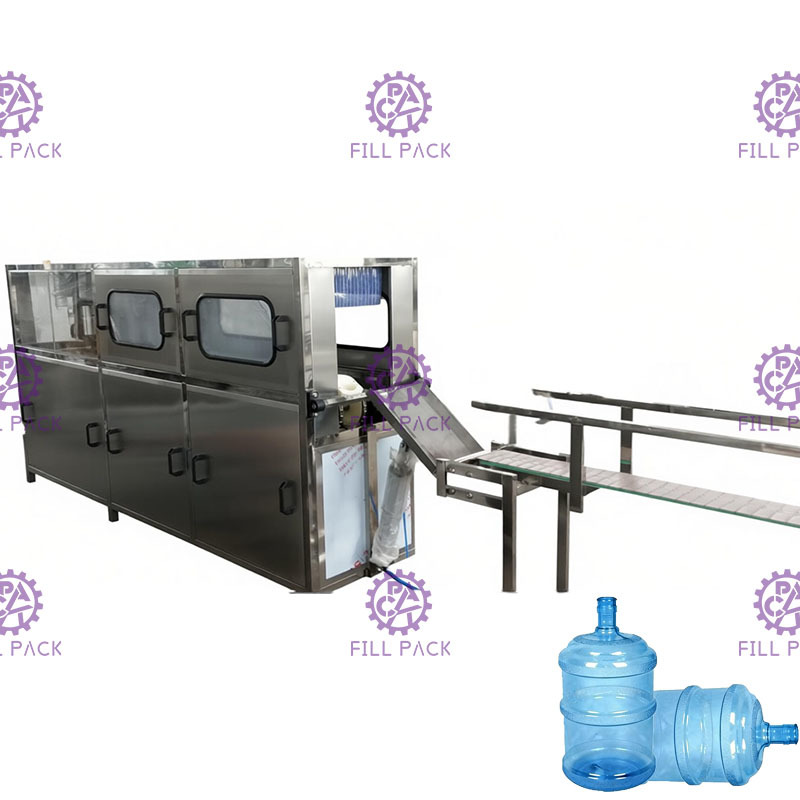

Automatyczna maszyna do napełniania na gorąco QGF-120 5 galonów

opis produktu

QGF-120 funkcja automatycznego mycia na gorąco Maszyna do napełniania 5 galonów z 4-stopniową stacją płukania

Zasada:

Ta 5-galonowa maszyna do napełniania jest zintegrowana z funkcjami napełniania i mycia słoików;

Pracownik ręcznie ładuje pusty słoik na uchwyt na słoik, uchwyt na słoik ze słoikiem zostanie wcześniej przeniesiony do mycia słoika, siła transmisji jest za pomocą cylindra zębatego;

Mycie będzie podzielone na 4 części, pierwszy proces to mycie gorącym roztworem mydła, drugi etap płukania płynem dezynfekującym, trzeci proces to recyklingowe czyszczenie wody, ostatni etap to płukanie czystą wodą pitną;

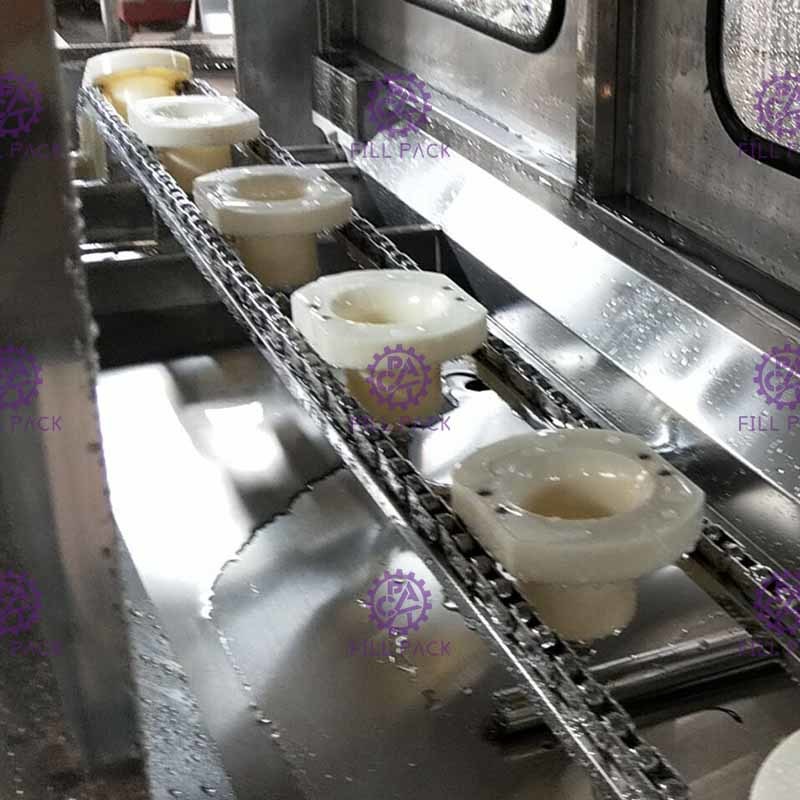

Po umyciu słoiki będą spadać na kątownik z uchwytu na słoiki za pomocą łańcucha transmisyjnego z siłą grawitacji;

Następnie słoiki zostaną popchnięte przez wciśnięcie cylindra pod głowicę napełniającą, a następnie rozpocznie się napełnianie;

Objętość napełniania można kontrolować, ustawiając czas napełniania.

Napełnione słoiki zostaną następnie popchnięte pod nakrętkę przez puste słoiki.

Pracownik włożył wiele nieuporządkowanych czapek do ładowarki czapek, ładowarka czapek automatycznie sortuje nasadki, aby załadować je do szyny nasadek.

Kiedy napełnione butelki przechodzą pod głowicą zamykającą, zakrętka spadnie na szyjkę słoika, a następnie cylinder zamykający dokona zamknięcia automatycznie, naciskając cylinder.

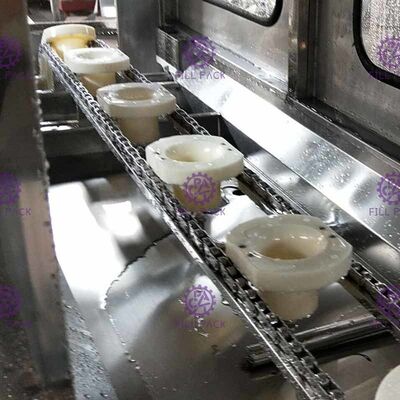

Szczegóły płukania:

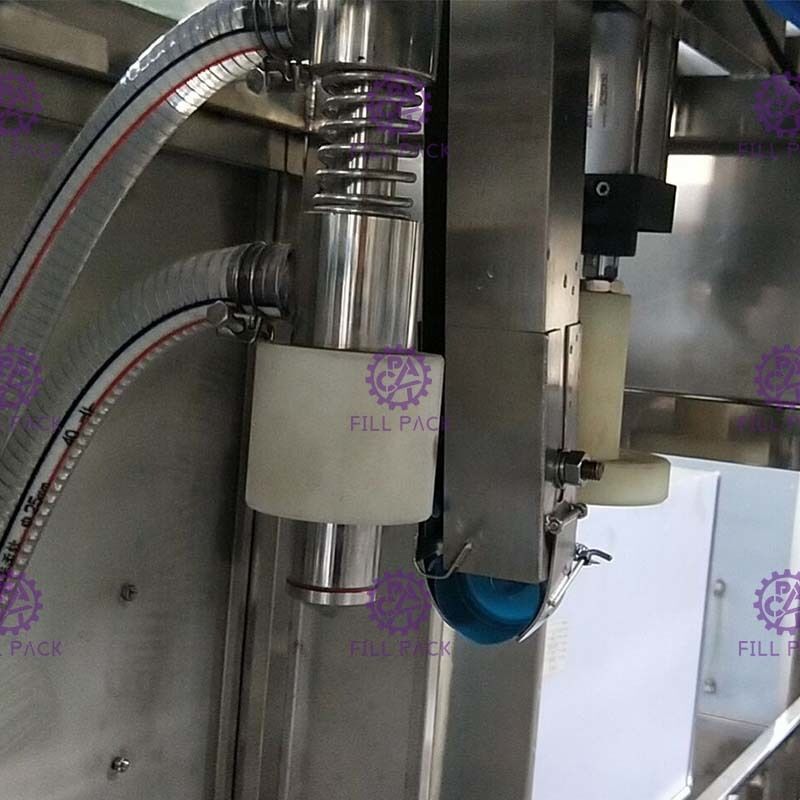

Część dociskowa zakrętki:

Dymki rurowe:

Postacie:

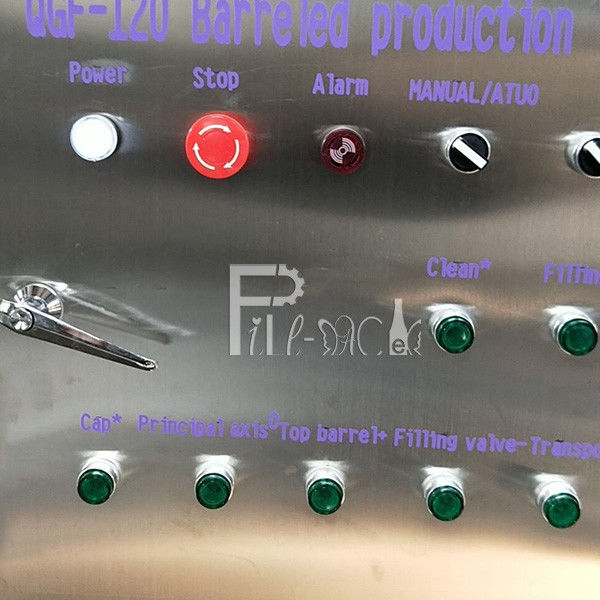

1, cała maszyna do napełniania 5 galonów jest kontrolowana przez system Mitsubishi PLC, cała droga cylindra jest obliczana z góry dla przejechanej odległości;

2, maszyna do napełniania o pojemności 5 galonów może pracować w modelu automatycznym, model ręczny służy do sprawdzania maszyny;

Parametry:

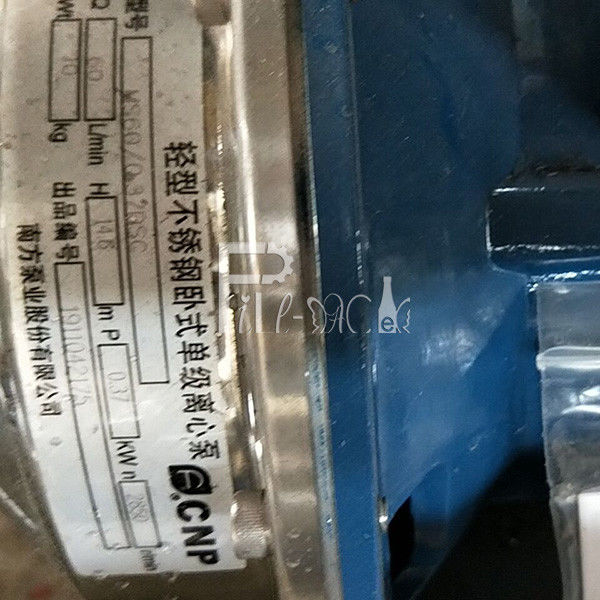

Pompa do płukania 1: 0,37 kW

Pompa do płukania 2: 0,37 kW

Pompa do napełniania: 0,55 kW

Silnik do sortowania nasadek: 0,09 kW

Wymiar: 3100 * 570 * 1450 mm (podajnik nasadkowy z boku) / 2700 * 570 * 1720 mm (podajnik nasadkowy na górze) + przenośnik 2000 mm

Waga: 400kg

Lista zalecanych części zamiennych:
