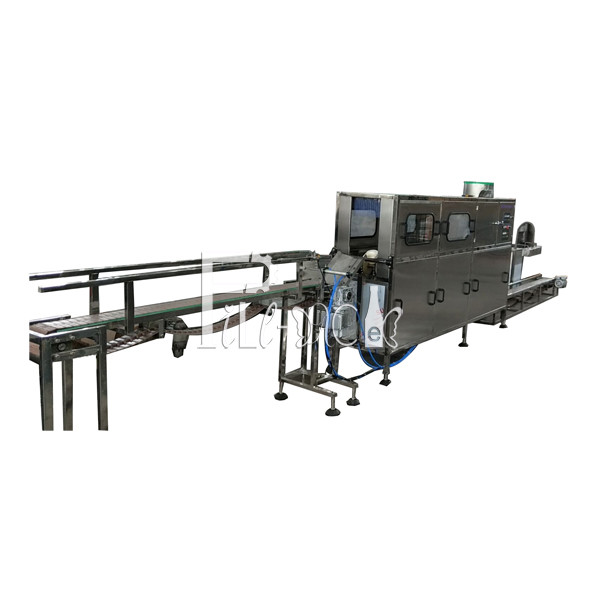

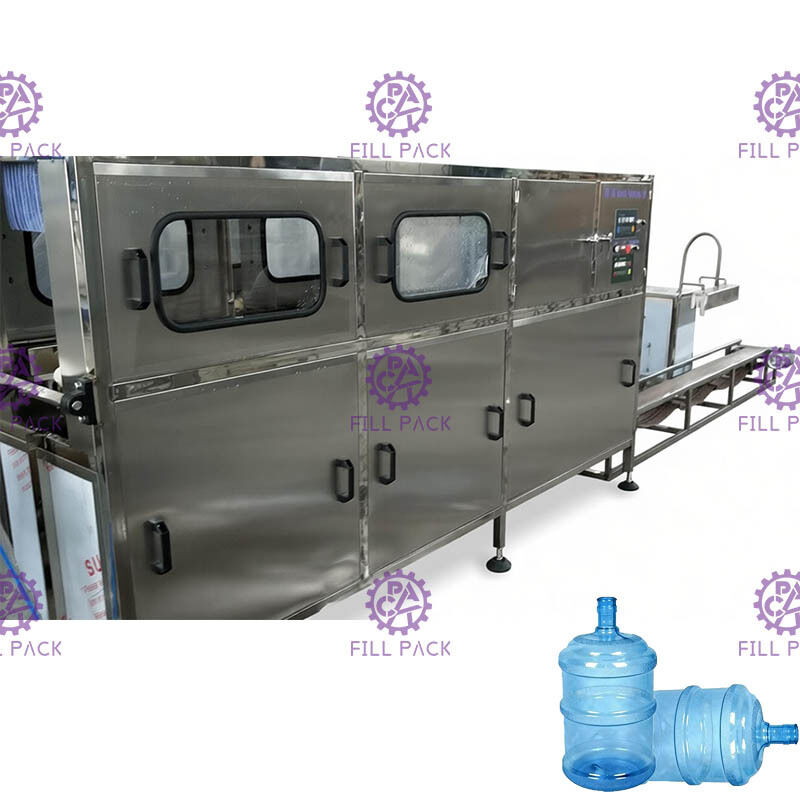

3400 * 780 * 1950 mm sterylna linia do napełniania o pojemności 120 galonów BPH

2, Monoblok płucząco-napełniająco-zakręcający z pełnym SUS304

Zasada:

Ta linia do napełniania wodą w beczkach jest zintegrowana z funkcjami mycia-napełniania-zakręcania słoików;

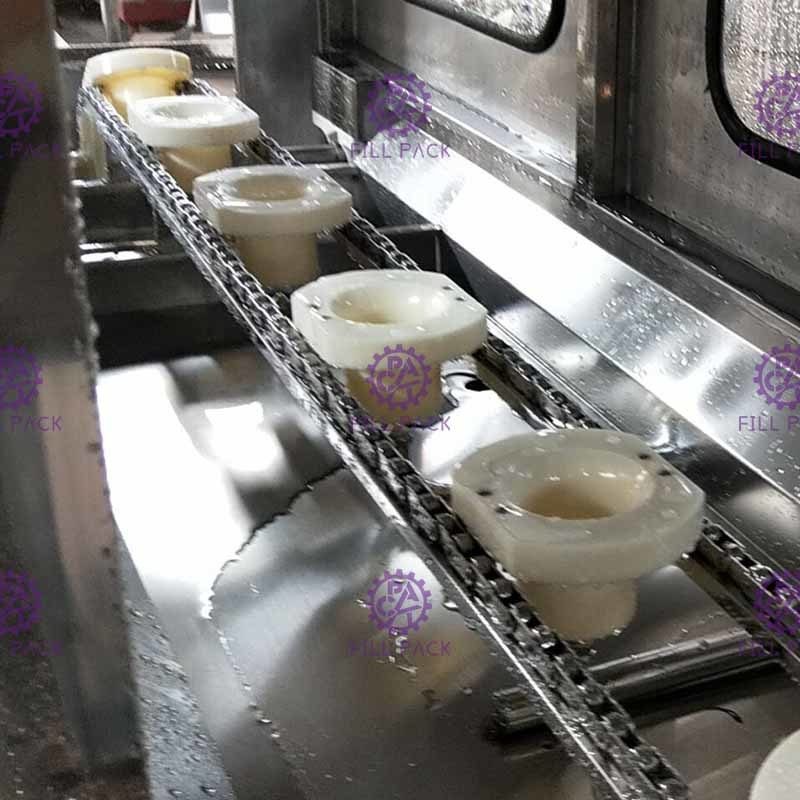

Pracownik ręcznie wkłada pusty słoik do uchwytu na słoiki, uchwyt na słoiki ze słoikiem zostanie przesunięty z wyprzedzeniem w celu umycia słoika, siła przenoszenia jest realizowana przez cylinder zębaty;

Mycie zostanie podzielone na 3 części, 1. proces odbywa się za pomocą płynu dezynfekującego, 2. proces odbywa się przez mycie wodą z recyklingu, 3. proces odbywa się za pomocą czystej wody;

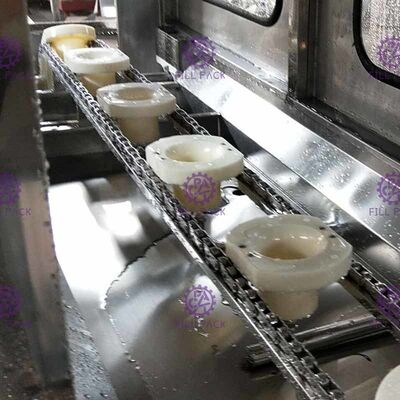

Po umyciu słoiki spadają na płytę kątową z uchwytu na słoiki za pomocą łańcucha transmisyjnego z siłą grawitacji;

Następnie słoiki zostaną popchnięte przez cylinder popychający pod głowicę napełniającą, a następnie rozpocznie się napełnianie;

Objętość napełniania można kontrolować poprzez ustawienie czasu napełniania.

Napełnione słoiki zostaną popchnięte pod głowicę zakręcającą przez puste słoiki.

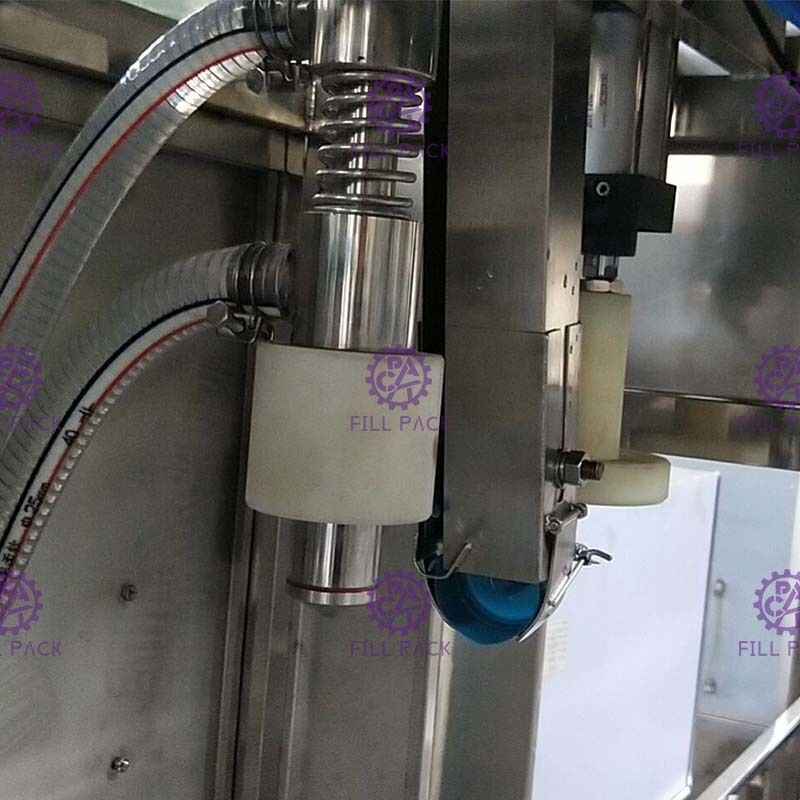

Pracownik wkłada wiele nieuporządkowanych nakrętek do podajnika nakrętek, podajnik nakrętek automatycznie sortuje nakrętki, aby załadować je do szyny nakrętek. Gdy napełnione butelki przechodzą pod głowicą zakręcającą, nakrętka spadnie na szyjkę słoika, a następnie cylinder zakręcający wykona zakręcanie automatycznie za pomocą cylindra dociskającego nakrętkę.

Znaki:

1, Linia do napełniania wodą w beczkach jest sterowana przez system PLC, cała podróż cylindra jest obliczana z wyprzedzeniem dla odległości napędu;

2, Linia do napełniania wodą w beczkach może pracować w trybie automatycznym, tryb ręczny służy do sprawdzania maszyny;

3, Urządzenie automatycznego ładowania jest sterowane przez system PLC;

Parametry:

Pompa płucząca 1: 0,37 kW

Pompa płucząca 2: 0,37 kW

Pompa napełniająca: 0,55 kW

Silnik sortowania nakrętek: 0,09 kW

Wymiary: 3100*570*1450mm (podajnik nakrętek z boku)/2700*570*1720mm (podajnik nakrętek na górze)

+ 2000mm przenośnik

Waga: 400 kg

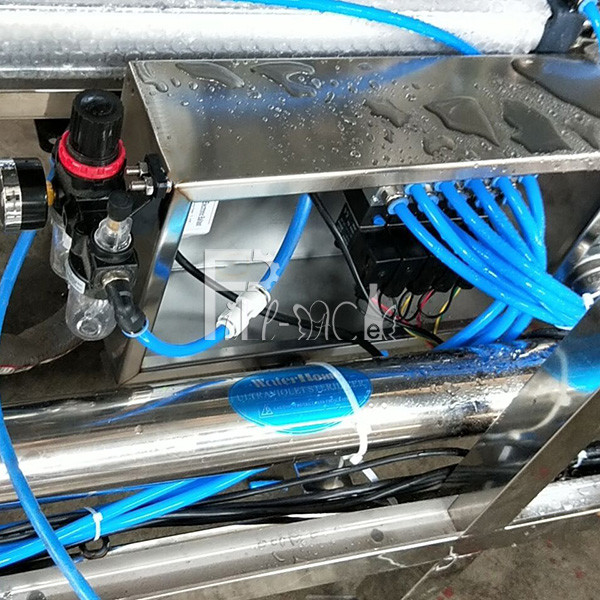

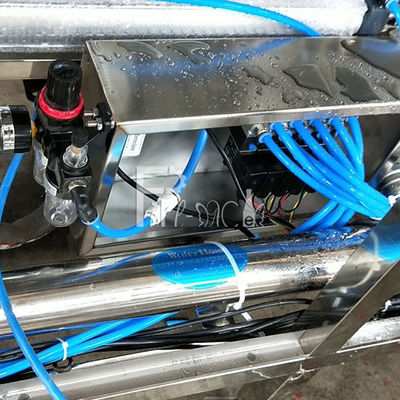

Szczegóły sterowania:

Parametry:

Pompa płucząca 1: 0,37 kW

Pompa płucząca 2: 0,37 kW

Pompa napełniająca: 0,55 kW

Silnik sortowania nakrętek: 0,09 kW

Wymiary: 3100*570*1450mm (podajnik nakrętek z boku)/2700*570*1720mm (podajnik nakrętek na górze)+ 2000mm przenośnik

Waga: 400 kg

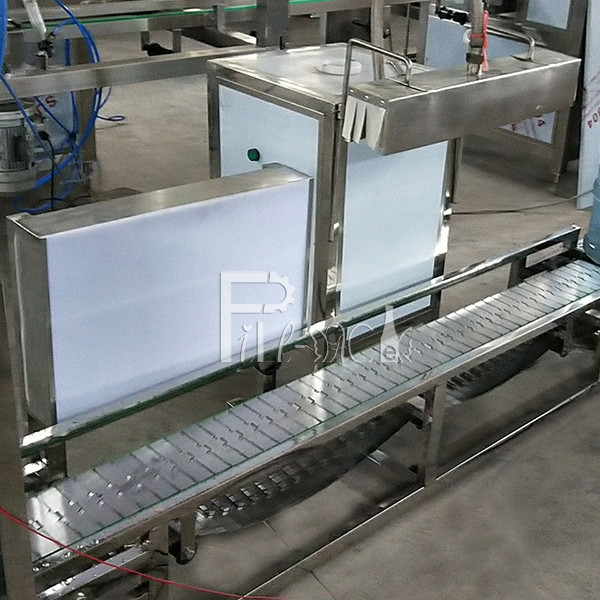

Przenośnik taśmowy SUS304 do szczegółów wyjściowych:

Zalecana lista części zamiennych:

3, Przenośnik rolkowy 4, Światło kontrolne 5, Tunel do obkurczania etykiet

1.6, Maszyna do kodowania z rolką tuszu stałego

Opis:

Wykorzystanie technologii integracji fotoelektrycznej, zaawansowane koło z tuszem stałym, ma doskonałą wydajność natychmiastowego drukowania i natychmiastowego suszenia, co nie jest łatwe do usunięcia. Maszyna ma zaawansowaną konstrukcję, precyzyjną produkcję, stabilną pracę, wzdłużnie kontrolowaną pozycję przez sterowanie elektroniczne, dowolnie regulowaną, fotoelektrycznie sterowane działania drukowania i liczenia, a także można ustawić liczbę arkuszy do wydrukowania.

Dotyczy powierzchniowego wcięcia lub kolorowego drukowania daty produkcji, numeru partii produktu, daty ważności, kwalifikacji kontroli itp. pudełek papierowych, etykiet, tagów, certyfikatów itp., z automatycznym sortowaniem, automatycznym liczeniem, losowym pozycjonowaniem, wstępnie ustawionymi czasami drukowania, wcięcie jest wyraźne, kolor jest opcjonalny, prędkość drukowania jest szybka, natychmiastowe drukowanie natychmiastowe suszenie, straty i inne zalety.

Rysunek układu zakładu w celach informacyjnych:
