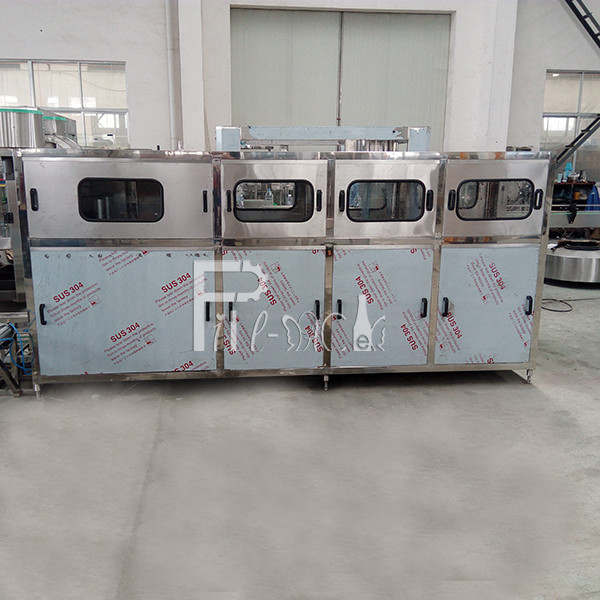

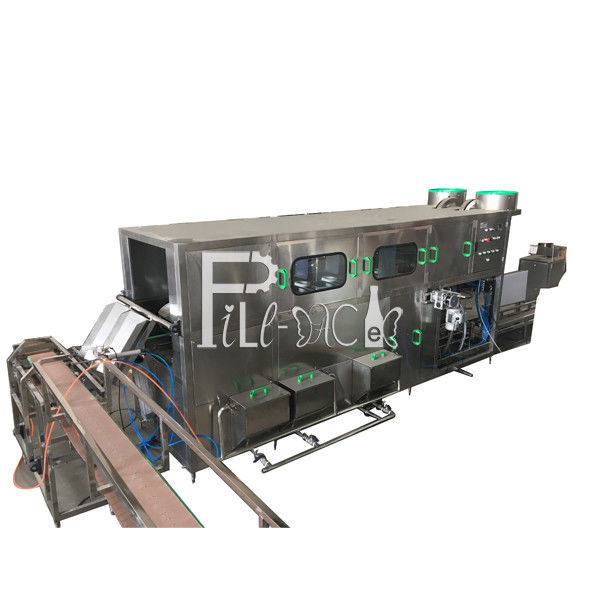

3400 * 1000 * 1750 SUS304 18,9L 300 BPH Galonowa instalacja wodna

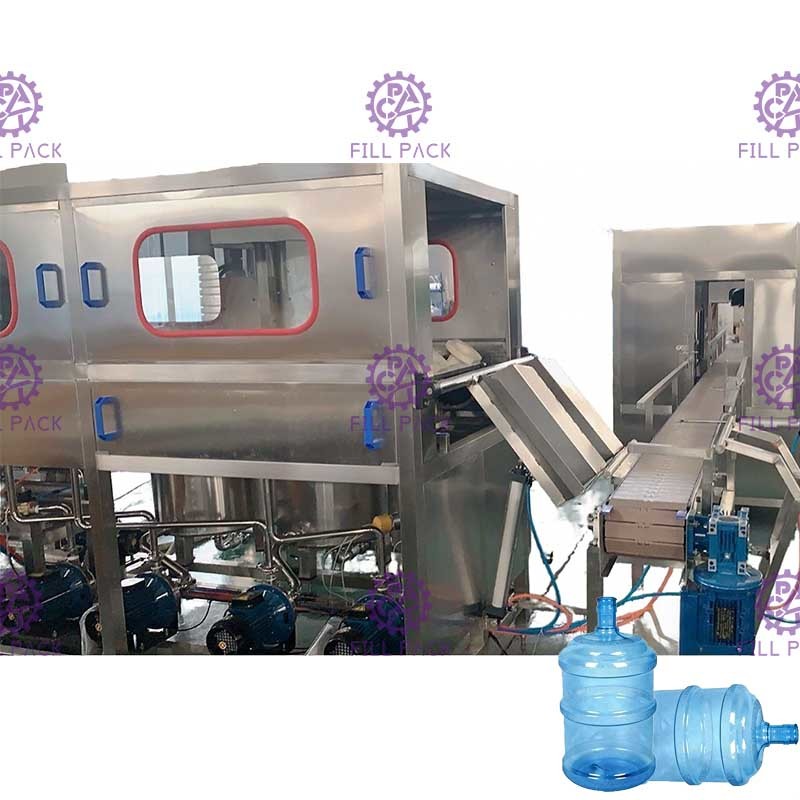

Maszyna do napełniania galonowych butelek z wodą integruje mycie, napełnianie i zakręcanie.

Maszyna do napełniania galonowych butelek z wodą jest idealną maszyną do produkcji wody beczkowej.

Cała maszyna do napełniania galonowych butelek z wodą wykonana jest ze stali nierdzewnej 304, odporna na rdzę, łatwa do czyszczenia.

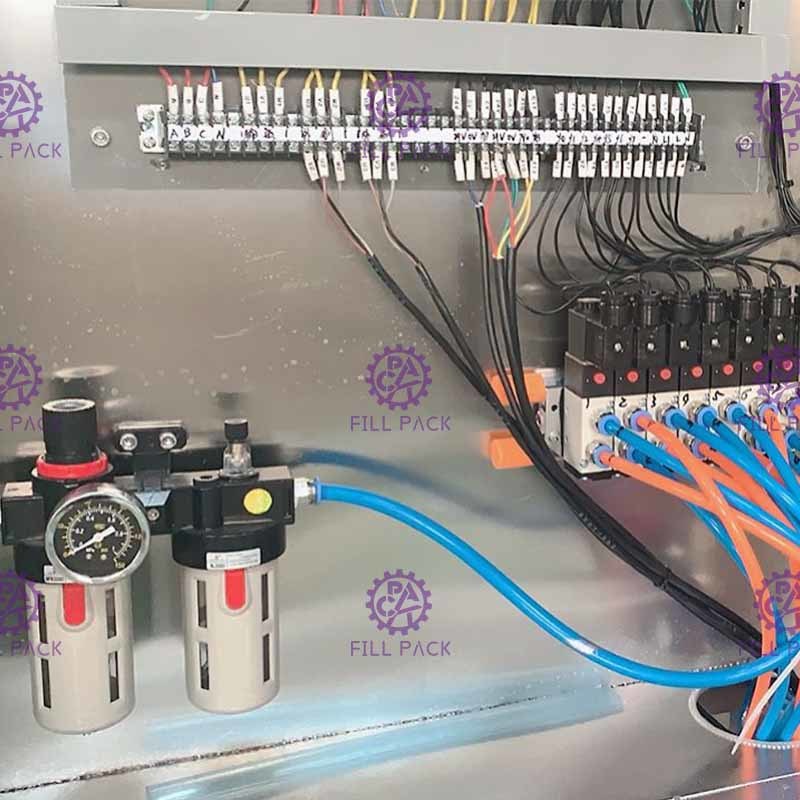

Główne części elektryczne są markowe. System kanałów powietrznych wykorzystuje produkty marki Air TAC.

Maszyna do napełniania galonowych butelek z wodą ma zwartą konstrukcję, zajmuje mało miejsca, a wydajność pracy jest wysoka.

Do obsługi potrzebnych jest tylko 2 operatorów, co jest dobrym wyborem dla fabryki.

Ustawienie maszyny do napełniania galonowych butelek z wodą nie wymaga śrub podłogowych, po zdjęciu obudowy postawić maszynę do napełniania galonowych butelek z wodą na płaskiej podłodze, a następnie wyregulować wysokość stojaków i wyrównać ciśnienie we wszystkich stojakach.

Po dobrym ustawieniu maszyny podłączyć rurę wodną, rurę spustową oraz zasilanie, zasilanie powietrzem.

Proces pracy:

Maszyna do napełniania galonowych butelek z wodą może być podzielona na 3 etapy: mycie, napełnianie i zakręcanie, łącznie 36 stanowisk roboczych, proces pracy wygląda następująco:

1) Umieścić otwór pustej beczki na siedzeniu beczki, pusta beczka będzie myta w pozycji pionowej, 4 stanowiska robocze do wkładania beczek.

2) Proces mycia będzie podzielony na 4 etapy:

1, mycie gorącą wodą z alkaliami; 2, mycie środkiem dezynfekującym; 3, mycie czystą wodą; 4, mycie wodą pitną. Każdy etap mycia trwa 8 sekund, po myciu następuje 10 sekund na skapywanie.

3) Beczka po umyciu zostanie opuszczona o 45 stopni przez łańcuch transportowy i przejdzie przez łańcuch wyjściowy i obróci się o 45 stopni za pomocą cylindra podnoszącego beczkę do pozycji napełniania.

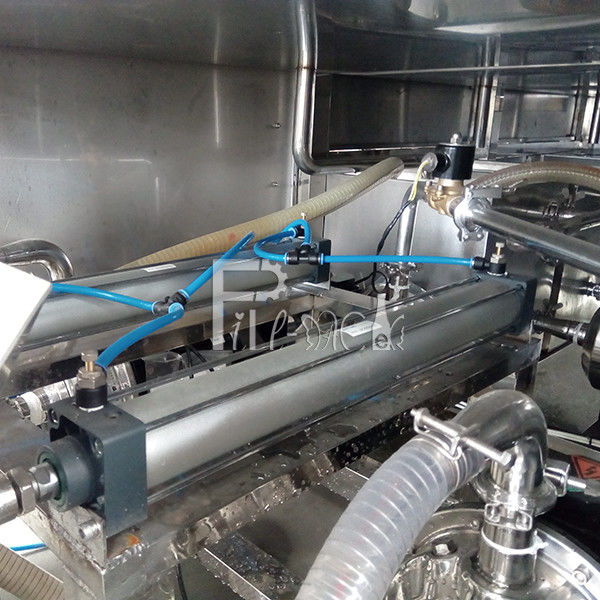

4) Zawór napełniający będzie napędzany przez cylinder, aby włożyć go do beczki i rozpocząć napełnianie, czas napełniania jest kontrolowany przez PLC, a czas napełniania jest regulowany przez panel sterowania w zależności od poziomu płynu.

Po napełnieniu nadmiar wody powróci do zbiornika z wodą pitną przez automatyczny odpowietrznik, maszyna do napełniania galonowych butelek z wodą może zmniejszyć zużycie wody (zbiornik na wodę nie jest wliczony).

5) Po zakończeniu procesu napełniania, napełniona beczka zostanie przesunięta do pozycji zakręcania przez cylinder stopu beczki, cały proces dobiega końca.

Części zamienne gratis:

Pierścień uszczelniający do zaworów napełniających *1 komplet

Lista zalecanych części zamiennych:

Parametry:

Połączenie rur wodnych  do odniesienia:
