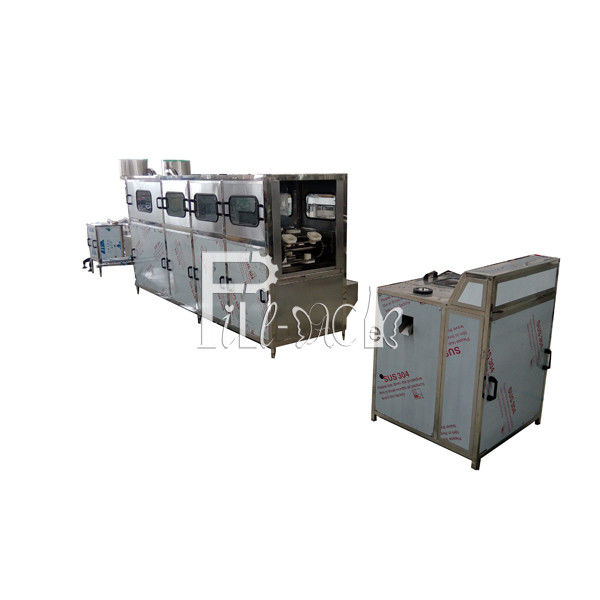

Połączenie rurowe SUS 304 Instalacja wodna o pojemności 300 BPH (galon)

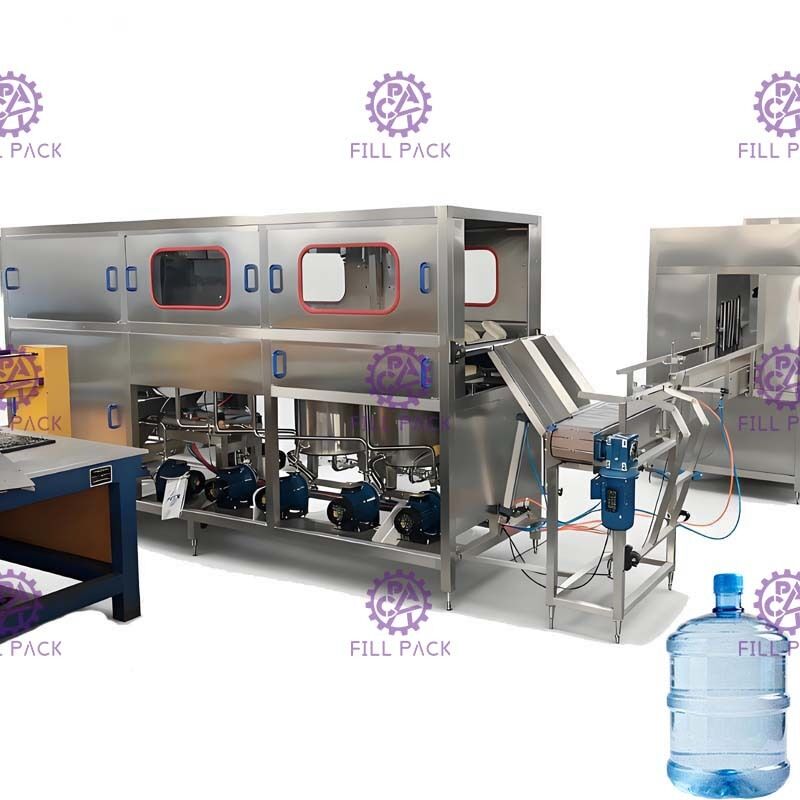

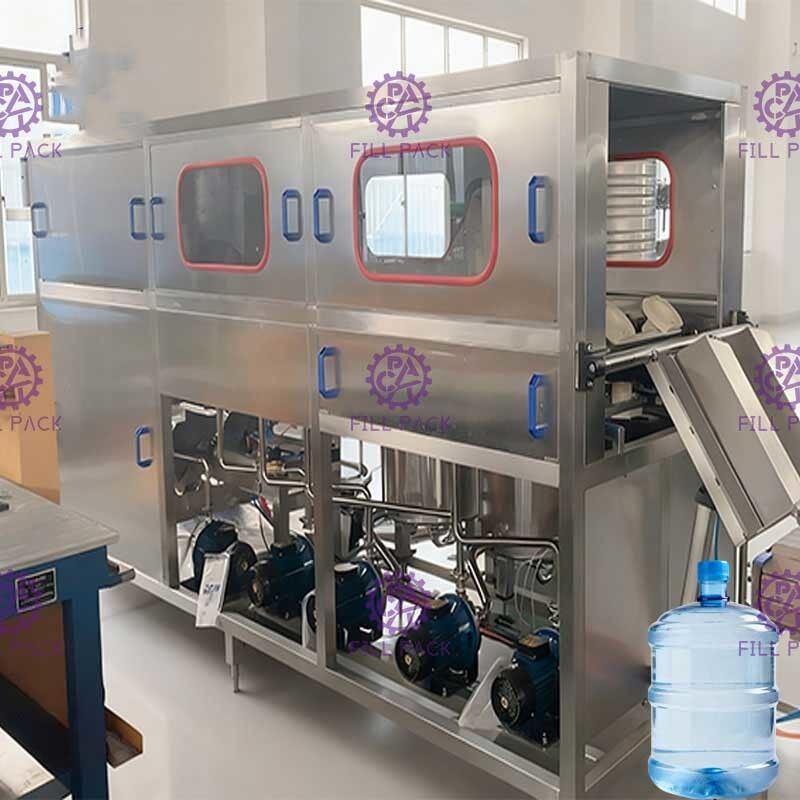

2, Monoblok płucząco-napełniająco-zakręcający z pełnym SUS304

Linia do napełniania butelek 5-galonowych integruje mycie, napełnianie i zakręcanie.

Jest to idealna maszyna do produkcji wody beczkowej.

Cała linia do napełniania butelek 5-galonowych wykorzystuje stal nierdzewną 304, odporną na korozję, którą można łatwo wyczyścić.

Główne części elektryczne są markowe. System kanałów powietrznych wykorzystuje produkty marki Air TAC.

Linia do napełniania butelek 5-galonowych ma zwartą konstrukcję, zajmuje mało miejsca, a wydajność pracy jest wysoka.

Do obsługi potrzebnych jest tylko 2 operatorów, co jest dobrym wyborem dla fabryki.

Ustawienie linii do napełniania butelek 5-galonowych nie wymaga wkręcania śruby podłogowej, po zdjęciu obudowy należy ustawić linię do napełniania butelek 5-galonowych na płaskiej podłodze, a następnie wyregulować wysokość stojaka i wyregulować wszystkie ciśnienia stojaka tak, aby były średnie.

Po prawidłowym ustawieniu maszyny należy podłączyć rurę wodną, rurę spustową oraz zasilanie, zasilanie powietrzem.

Proces roboczy:

Jednostkę napełniania beczek można podzielić na 3 etapy: mycie, napełnianie i zakręcanie, łącznie 36 stanowisk roboczych, proces roboczy jak poniżej:

1) Ustawić wylot pustej beczki na siedzeniu beczki, pusta beczka zostanie umyta w pozycji do góry nogami, 4 stanowiska robocze do wkładania beczki.

2) Proces mycia zostanie podzielony na 4 etapy:

1, mycie gorącą wodą alkaliczną 2, mycie tiomersalem; 3, mycie czystą wodą, 4, mycie czystą wodą. Każdy etap mycia jest ustawiony na 8S, po umyciu nastąpi 10S kapania.

3) Beczka po umyciu przesunie się w dół o 45 stopni przez łańcuch przechodzący i przejdzie przez łańcuch wychodzący i obróci się o 45 stopni za pomocą cylindra podnoszącego beczkę do pozycji napełniania.

4) Zawór napełniający zostanie napędzany przez cylinder, aby wsunąć się do beczki i rozpocząć napełnianie, czas napełniania jest kontrolowany przez PLC, a czas napełniania można regulować za pomocą panelu sterowania w zależności od powierzchni cieczy napełniającej.

Po napełnieniu nadmiar wody powróci do zbiornika czystej wody przez automatyczny odpowietrznik, co może zmniejszyć zużycie wody. (zbiornik na wodę nie jest dołączony)

5) Po zakończeniu procesu napełniania, napełniona beczka zostanie przesunięta do pozycji zakręcania przez cylinder zatrzymujący beczkę, cały proces kończy się do tej pory.

Szczegóły panelu sterowania PLC:

Części zamienne za darmo:

Pierścień uszczelniający do zaworów napełniających*1 zestaw

Zalecana lista części zamiennych:

Parametry:

Cylinder: Air tech-Tajwan

Zawór magnetyczny: Air tech-Tajwan

Pompa podnosząca-pompa napełniająca: Nanfang

Silnik: TWT Tajwan

PLC: Mitsubishi Japoński

Moc: 5,3 kW

Wymiar: 3400*1000*1750mm

Waga: 500 kg

Wszystko w rurach z materiału SUS304

3, Taśmociąg do wyjścia 4, Lampa kontrolna 5, Tunel obkurczający etykiety

1.6, Maszyna do kodowania z rolką tuszu stałego

Opis:

Zastosowanie technologii integracji fotoelektrycznej, zaawansowane koło z tuszem stałym, ma doskonałą wydajność natychmiastowego drukowania i natychmiastowego schnięcia, które nie jest łatwe do usunięcia. Maszyna ma zaawansowaną konstrukcję, precyzyjną produkcję, stabilną pracę, wzdłużnie kontrolowaną pozycję przez sterowanie elektroniczne, dowolnie regulowaną, fotoelektrycznie sterowane działania drukowania i liczenia, a także można ustawić liczbę arkuszy do wydrukowania.

Dotyczy powierzchniowego wcięcia lub kolorowego drukowania daty produkcji, numeru partii produktu, daty ważności, kwalifikacji kontroli itp. pudełek papierowych, etykiet, metek, certyfikatów itp., z automatycznym sortowaniem, automatycznym liczeniem, losowym pozycjonowaniem, wstępnie ustawionymi czasami drukowania, wcięcie jest wyraźne, kolor jest opcjonalny, prędkość drukowania jest szybka, natychmiastowe drukowanie natychmiastowe schnięcie, straty i inne zalety.
