120bph PLC Sus304 5 galonowy sprzęt do butelkowania wody

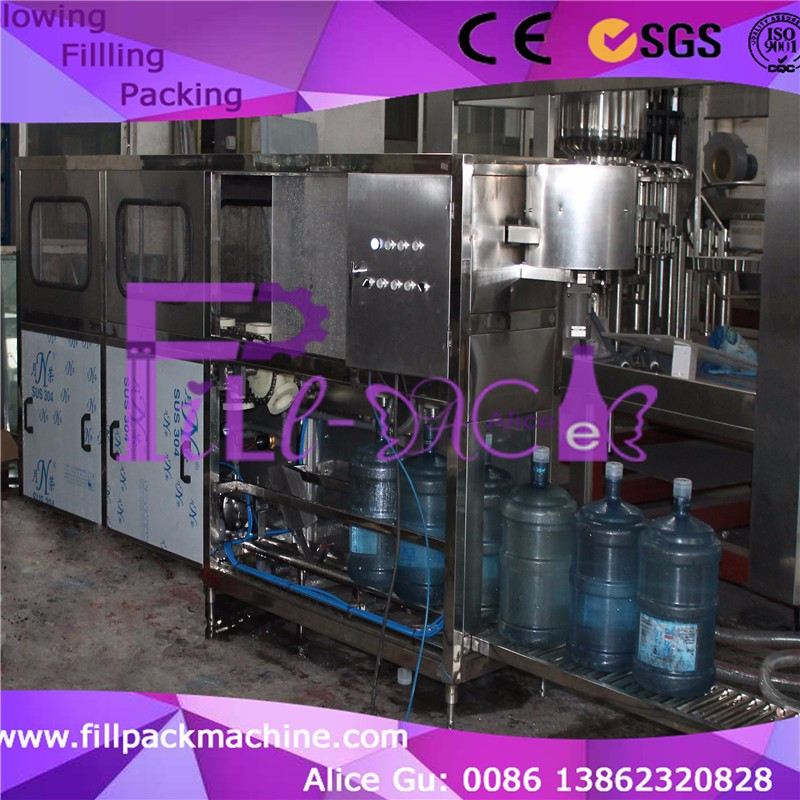

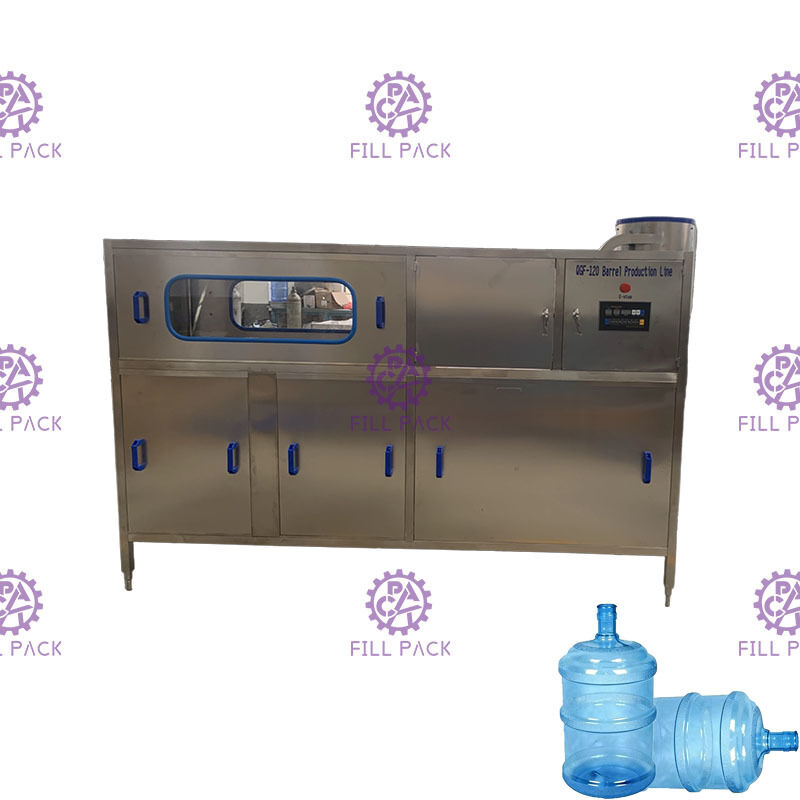

1, Monoblok do płukania-napełniacza-zamykacza z pełnym SUS304

Zasada:

Ten zakład produkcji wody galonowej jest zintegrowany z funkcjami mycia, napełniania i zamykania słoików;

Pracownik ręcznie ładuje pusty słoik na uchwycie słoika, uchwyt słoika ze słoikiem zostanie przeniesiony z wyprzedzeniem do mycia słoika, siła transmisji odbywa się za pomocą cylindra zębatego;

Mycie zostanie podzielone na 3 części, pierwszy proces to płyn dezynfekujący, drugi proces to mycie wodą z recyklingu, trzeci proces to czysta woda;

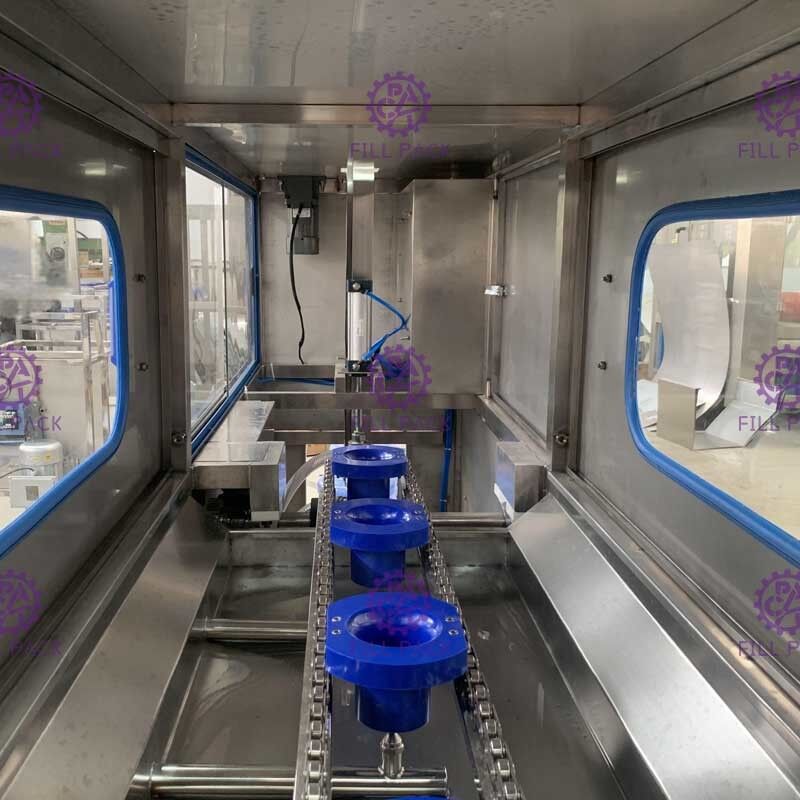

Po umyciu słoiki będą opadały na kątownik z uchwytu słoika za pomocą łańcucha napędowego z siłą grawitacji;

Następnie słoiki zostaną wepchnięte przez wciśnięcie cylindra pod głowicę napełniającą, a następnie rozpocznie się napełnianie;

Objętość napełniania można kontrolować, ustawiając czas napełniania.

Napełnione słoiki zostaną następnie wepchnięte pod głowicę przez puste słoiki.

Pracownik wkłada dużo nieuporządkowanych nakrętek do ładowacza nasadek, ładujący nasadki automatycznie posortuje nasadki, aby załadować je do szyny nasadki.Gdy napełnione butelki przejdą pod głowicą zakręcającą, zatyczka opadnie na szyjkę słoika, a następnie cylinder zakręcający wykona zakręcanie automatycznie przez cylinder dociskający zatyczkę.

Postacie:

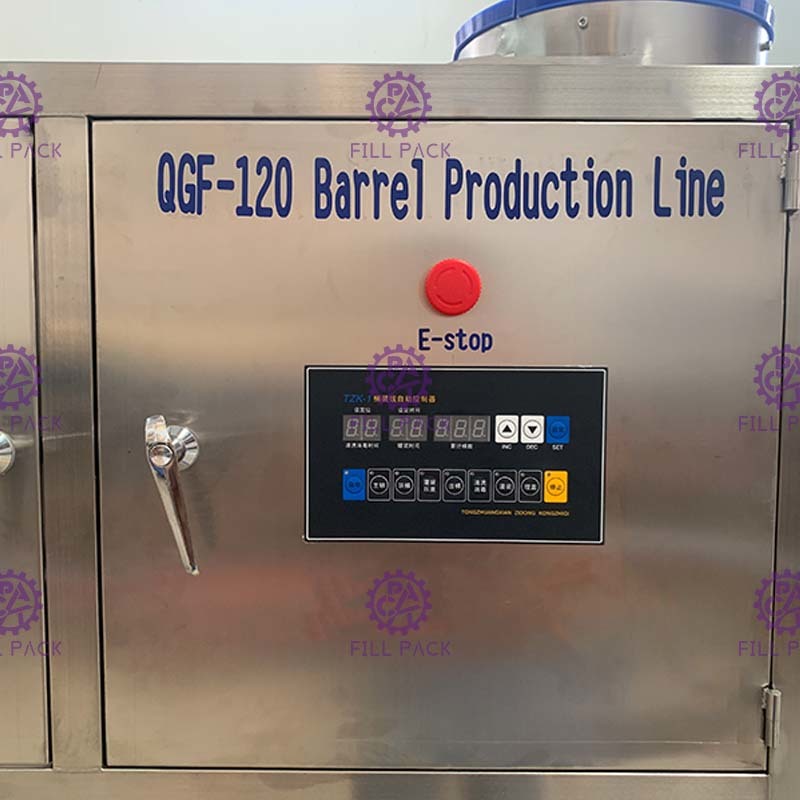

1, Cała maszyna jest sterowana przez system mikrokomputerowy PID, cały skok cylindra jest obliczany z góry dla przejechanej odległości;

2, maszyna może pracować w modelu automatycznym, model ręczny służy do sprawdzania maszyny;

Parametry:

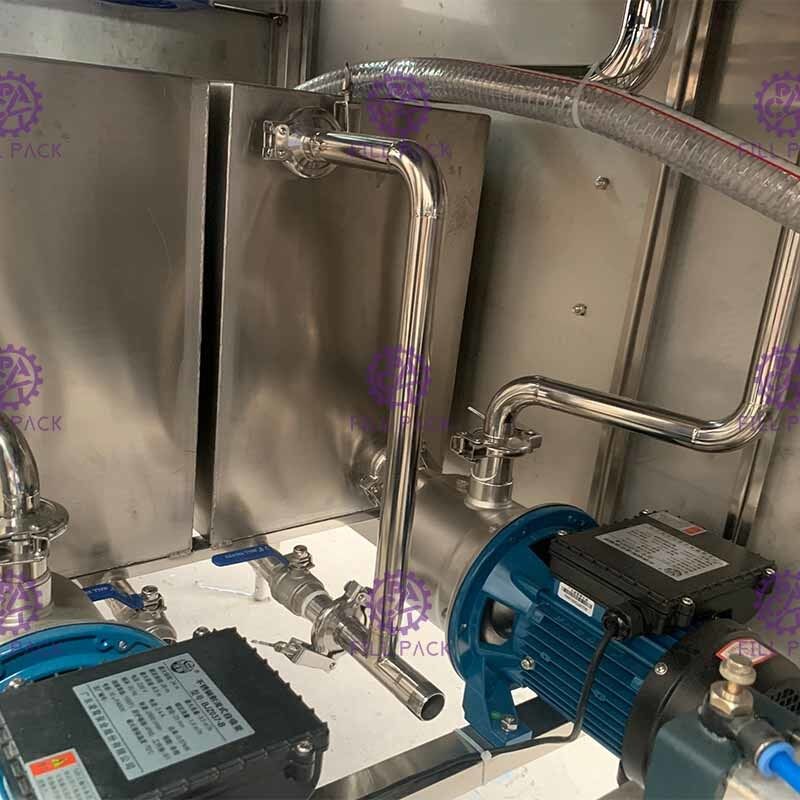

Pompa płucząca 1: 0,37 kW

Pompa płucząca 2: 0,37 kW

Pompa napełniająca: 0,55 kW

Silnik do sortowania nasadek: 0,09 kW

Wymiar: 2500 * 650 * 1600 mm (bez ładowacza nasadek) / 2500 * 650 * 1800 mm (z ładowarką nasadkową na górze)

+ przenośnik 2000mm

Rozmiar opakowania: 2800*700*1600mm (bez nasadki) /2800*700*1800mm (z nasadką na górze)

Waga: 400 kg

2, przenośnik rolkowy 3, sprawdzanie światła
