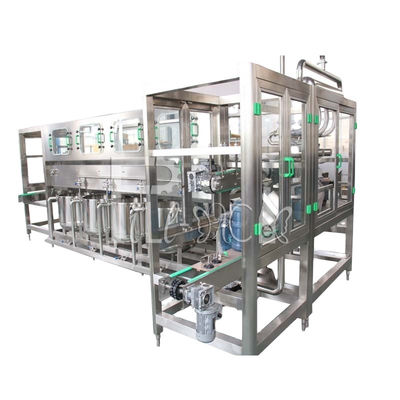

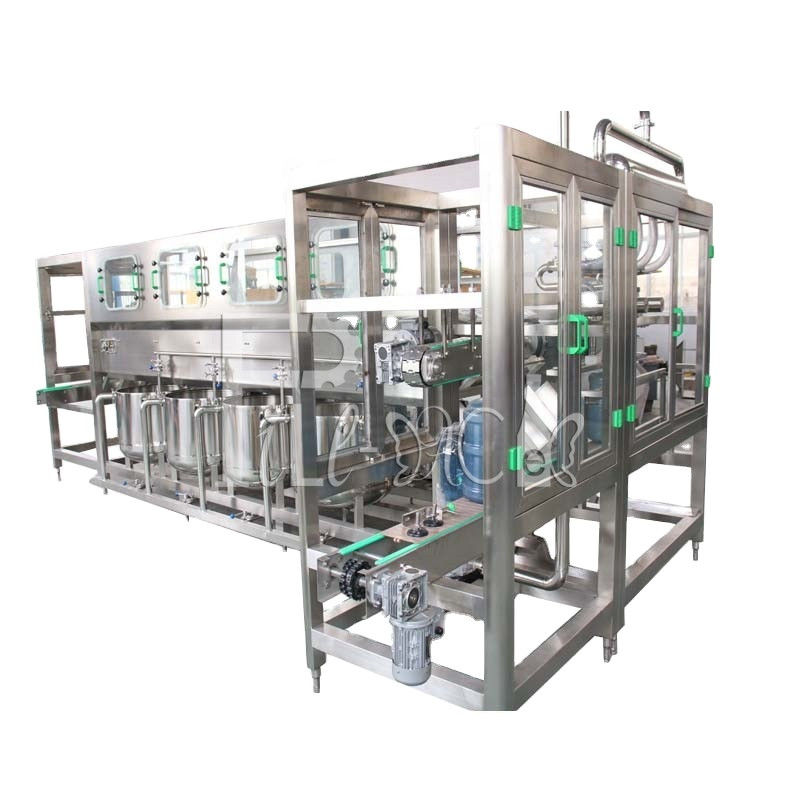

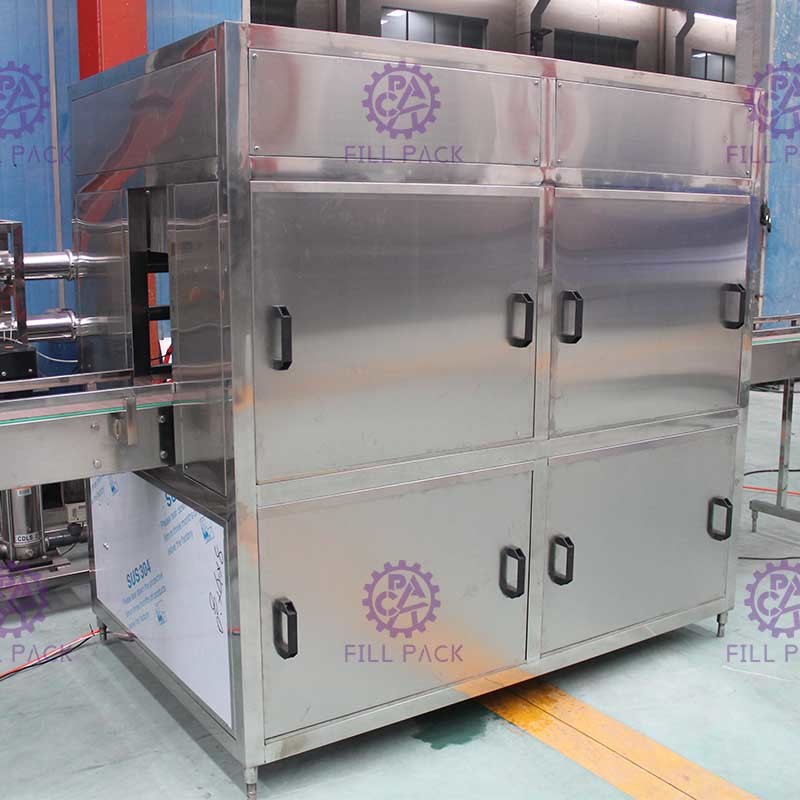

600BPH W pełni automatyczna czteroliniowa monoblokowa maszyna do napełniania galonów z zaworem przelewowym

Maszyna jest zintegrowana z myciem, napełnianiem i zamykaniem. Jest to idealna maszyna do produkcji wody beczkowej. Cała maszyna wykonana jest ze stali nierdzewnej 202, odpornej na rdzę i łatwej do czyszczenia. Wszystkie główne części elektryczne są markowe. System kanałów powietrznych wykorzystuje produkt marki Air TAC. Maszyna ma zwartą konstrukcję, zajmuje tylko małe pomieszczenie, wydajność pracy jest wysoka. Maszyna potrzebuje tylko 2 operatorów do sterowania, jest dobrym wyborem dla fabryki.

Konfiguracja maszyny nie wymaga śruby podłogowej. Po zdjęciu obudowy ustaw maszynę na płaskiej podłodze, a następnie wyreguluj wysokość stojaka i wyreguluj nacisk na stojaku tak, aby był średni. Po prawidłowym ustawieniu maszyny, wejdź przez rurę wodną, ​​rurę spustową i zasilanie, zasilanie powietrzem.

Proces pracy:

Jednostkę napełniania beczek można podzielić na 3 etapy: mycie, napełnianie i zamykanie, łącznie 18 stanowisk roboczych

1, 1 elektryczna stacja grzewcza

2, 2 stanowiska do mycia środków dezynfekcyjnych

3, 1 stacja kroplująca

4, 2 stacje wody powrotnej

5, 2 stacje czystej wody

6, 1 stacja kroplująca

Jedna strona 9 stacji, Obie strony 18 stacji

Proces pracy jak poniżej:

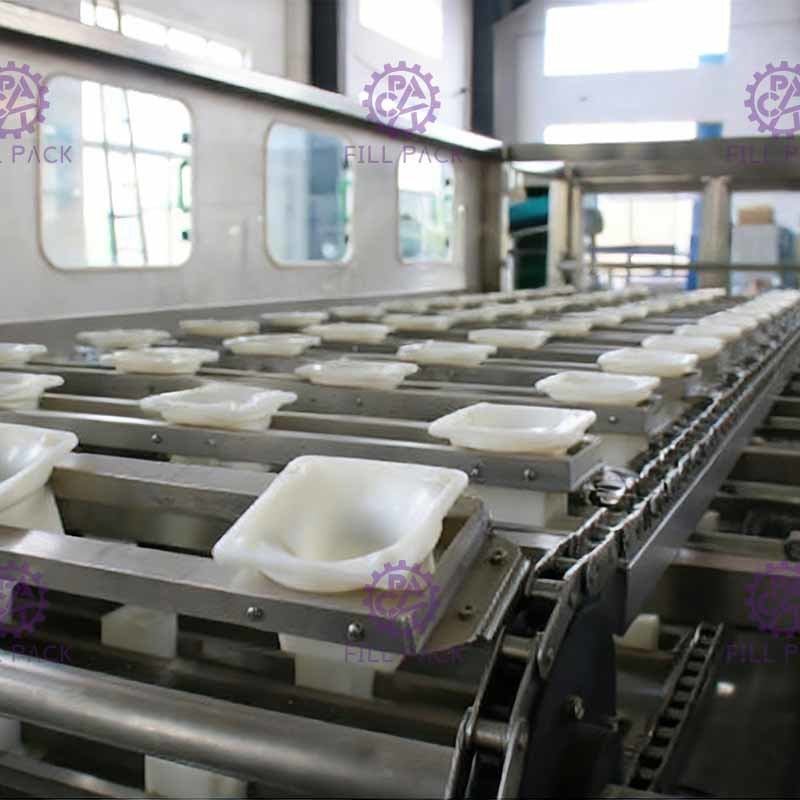

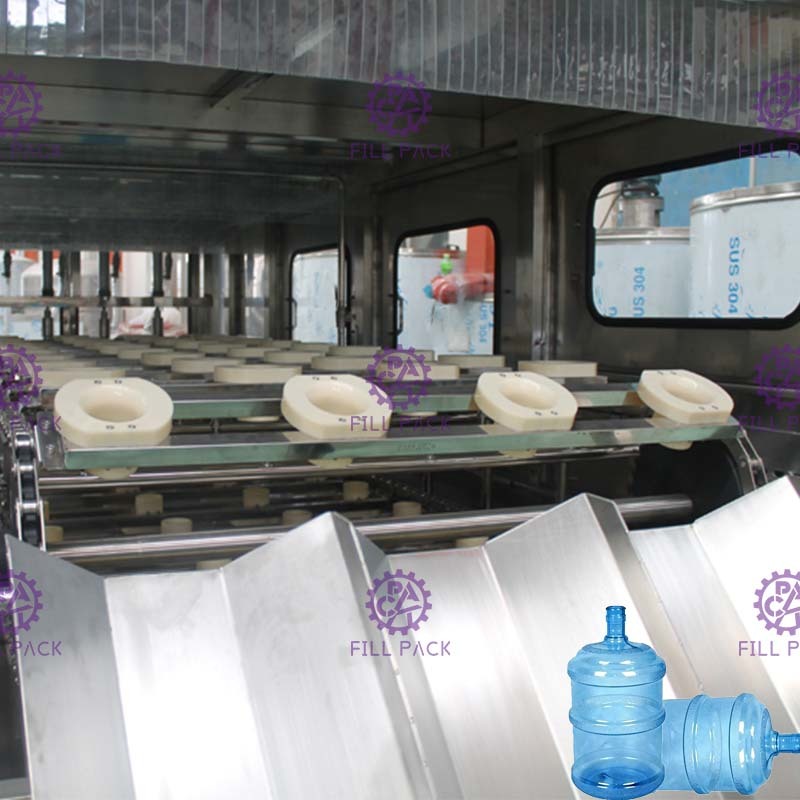

• Puste butelki trafiają do stacji mycia i dezynfekcji poprzez łańcuch i uchwyt na butelki. (Butelka do mycia przechodzi przez 9 stacji) Proces mycia będzie podzielony na 4 etapy: 1, mycie gorącą wodą alkaliczną 2, mycie tiomersalem; 3, mycie czystą wodą, 4, mycie czystą wodą. Każdy etap mycia jest ustawiony na 8 S, po umyciu nastąpi 10 S na kapanie. Kiedy silnik napędowy pracuje z pustą butelką i wchodzi do strefy indukcyjnej pozycjonowania z czujnikiem na łańcuchu, przełącznik czujnika pozycjonowania wysyła sygnał do zatrzymania silnika napędowego i w tym samym czasie rozpoczyna się pompa wody w butelce do płukania. Prace płukanie i dezynfekcja (czas płukania jest kontrolowany przez ustawienie programu PLC);

2. Po wypłukaniu wypłukane puste butelki są transportowane przez mechanizm napędowy mycia butelek i spadają na stojak do pchania butelek. Cylinder popychający butelki popycha puste butelki do pozycji napełniania, tak aby dysza napełniająca była wyrównana z wlotem butelki z wodą itp. Po przepłukaniu wody pompa napełniająca rozpoczyna napełnianie. (Czas napełniania ustalany jest przez użytkownika w zależności od potrzeb)

3. Gdy napełnienie jest pełne, sterownik PLC wysyła sygnał sterujący, zawór elektromagnetyczny napełniania zostaje zamknięty, a napełnianie zostaje zatrzymane. Po zakończeniu napełniania napełniona butelka wody jest wysyłana do pokrywy obszaru zamykania przez następną butelkę z wodą i wysyłana do obszaru dławika, cylinder zamykający napędza urządzenie zamykające, aby mocno docisnąć nakrętkę. W tym momencie cykl nawadniania prania jest zakończony.

Parametry:

Cylinder: Air tech-Tajwan

Zawór magnetyczny: Air tech-Tajwan

Pompa podnosząca-napełniająca: Nanfang

PLC: Mitsubishi Japonia

Materiał: SUS304

Moc: 22KW

Wymiar: 5000*2300*1800mm

Waga: 1000kg

1.8, Automatyczna podkładka do podnoszenia nakrętek

Automatyczna winda do nakrętek przeznaczona jest do podnoszenia zakrętek do butelek do maszyny zamykającej, w której przed zamknięciem znajduje się maszyna sortująca nakrętki. Jest stosowany nie tylko w przemyśle napojów, ale może być również stosowany w przemyśle spożywczym, sprzęcie, opakowaniach, przemyśle medycznym i chemicznym.

Cechy:

Maszyna wykorzystuje tradycyjny interfejs użytkownika, prosty, bezpieczny i niezawodny

Główne części maszyny wykonane są z wysokiej jakości stali nierdzewnej 304

Maszyna spełnia wymagania GMP, jest łatwa w demontażu, czyszczeniu i konserwacji

Parametr:

Model: TSJ-1200

Prędkość: 20-50 szt./min

Materiał: SUS304

Moc silnika: 0,37 kW

Wymiar: 800*800*3000

Waga: 130kg
