200BPH 5-galonowa maszyna do napełniania z myjką odkraplającą
Osoba kontaktowa : Alice Gu
Numer telefonu : 86-15862615333
Co to jest? : +8615862615333
| Minimalne zamówienie : | 1 zestaw | Cena : | negotiable amount |
|---|---|---|---|
| Szczegóły pakowania : | Drewniana skrzynka | Czas dostawy : | 15-25 dni roboczych |
| Zasady płatności : | L / C, D / A, D / P, T / T, Western Union, MoneyGram | Możliwość Supply : | 5 zestawów / miesiąc |
| Miejsce pochodzenia: | ZhangJiaGang JiangSu China | Nazwa handlowa: | FILL PACK |
|---|---|---|---|
| Orzecznictwo: | CE, ISO9001 | Numer modelu: | QGF-1500 |
|
Szczegóły informacji |
|||
| rozmiar butelki: | Butelka 5 galonów | Pojemność: | 1500BPH |
|---|---|---|---|
| Kontrola: | PLC | Materiał: | stal nierdzewna 304 |
| Automatyczna ocena: | Automatyczny | Stan: | Nowy |
| moc: | 1,38kw | ||
| Podkreślić: | Automatyczna maszyna do napełniania wodą 1500bph,automatyczna maszyna do napełniania wodą PLC,maszyna do napełniania wodą 1500bph |
||
opis produktu
wiadro / beczka / galon butelka woda płuczka napełniacz capper sprzęt / roślina / maszyna / system / linia
Lista wyposażenia:
| Rzeczy | Nazwa maszyny | Model | Rozmiar (mm) | Ilość |
| 1,1 | Automatyczny otwieracz | BG-3 | 1200*500*2100 | 1 zestaw |
| 1.2 | Podkładka zewnętrzna typu liniowego | LXT-10 | 3500*1200*2100 | 1 zestaw |
| 1,3 | Płuczka do słoików monoblok | CXJ-24 | 13000*2300*2500 | 1 zestaw |
| 1.3.1 | Automatyczne urządzenie do ładowania i rozładowywania słoików | ST-6 | / | 1 zestaw |
| 1,4 | Automatyczna napełniarka i zamykarka do słoików obrotowych | TG-14 | 3000*2300*2200 | 1 zestaw |
| 1.4.1 | Automatyczna podkładka podnosząca nasadkę | SG-1 | 800*800*3000 | 1 zestaw |
| 1,5 | Maszyna do etykietowania rękawów | TB-50 | 1500*800*2000 | 1 zestaw |
| 1.5.1 | Tunel obkurczający parą | / | 600*600*1000 | 1 zestaw |
| 1.5.2 | Połączenie systemu przenośnika i silnika do części systemu etykietowania termokurczliwego | 6m | ||
| 1,6 | Sprawdzanie światła | CL-1 | 1000*100*450 | 1 szt |
| 1,7 | Przenośnik taśmowy (254 mm) * 14 metrów + przenośnik narożny * 1 szt. + Silnik (0,75 kW) * 2 zestawy + przenośnik rolkowy * 4 metry + przenośnik narożny * 1 szt. | 1 garnitur | ||
| 1,8 | Drukarka kodów atramentowych | OH-338 | 347*220*100 | 1 zestaw |
| 1,9 | Układarka obrotowa z automatycznym ramieniem | RMD-2000 | 2500*1850*2600 | 1 zestaw |
1.1, Automatyczna maszyna do odklejania z 4 głowicami w celach informacyjnych
Ta maszyna jest napędzana cylindrem, sterowana przez PLC;Automatyczna praca przez sprawdzanie beczki;Maszyna posiada 3 głowice odkręcające.Głowica odkręcająca składa się z urządzenia pazurowego i cylindra, pozycja głowicy odklejającej może poruszać się w górę iw dół, urządzenie pazurowe można nieznacznie wyregulować, aby było odpowiednie dla różnych nasadek.
Gdy galonowa butelka wejdzie do maszyny, głowica odkręcająca opadnie, a urządzenie pazurowe będzie mocno trzymać boki beczki, a następnie podniesie beczkę, aby zdjąć nasadki;A kiedy nasadki zostaną zdjęte, powietrze ze sprężarki wdmuchnie je do leja nasadki, a następnie spadnie na zewnątrz do własnego uchwytu klienta;
Docisk pazurów jest dostosowany do ochrony nasadek;
Głowica odklejająca: 3 głowice
Wymiar: 1200*500*2100mm
Zużycie powietrza: 0,1 M3/min
Ciśnienie powietrza: 0,6Mpa
Marka pneumatyczna: Airtac
Waga: 180 kg
Ogólny:
Maszyna jest sterowana przez PLC i używana do mycia słoików galonowych poza szczotką;Gdy słoiki zostaną wysłane do maszyny przez przenośnik, szczotki wewnątrz napędzane silnikiem będą się szybko obracać.Główny kształt pędzla jest wykonany zgodnie z kształtem i rozmiarem słoika, w którym szyjka i ramię słoika zostaną całkowicie umyte.Pokaz wody będzie wykonywany w tym samym czasie co mycie pędzla.
Nie jest potrzebna sprężarka powietrza, jest łatwa w produkcji i konserwacji;
Parametry:
Wymiar: 3500*1200*2100mm
Waga: 1000 kg
Moc: 3 KW
Szczotka główna: 20 szt
Szczotka dolna: 10 sztuk
Zbiornik na wodę: 1 szt
Z funkcją ochrony beczki!
Składniki:
Grubość płyty: 2 mm SUS 304
Pędzle: nylon
Pompa wodna: NanFang
Silnik: SANLI
PLC: Mitsubishi
Wyłącznik krańcowy: ORMON
Stycznik: Schneider

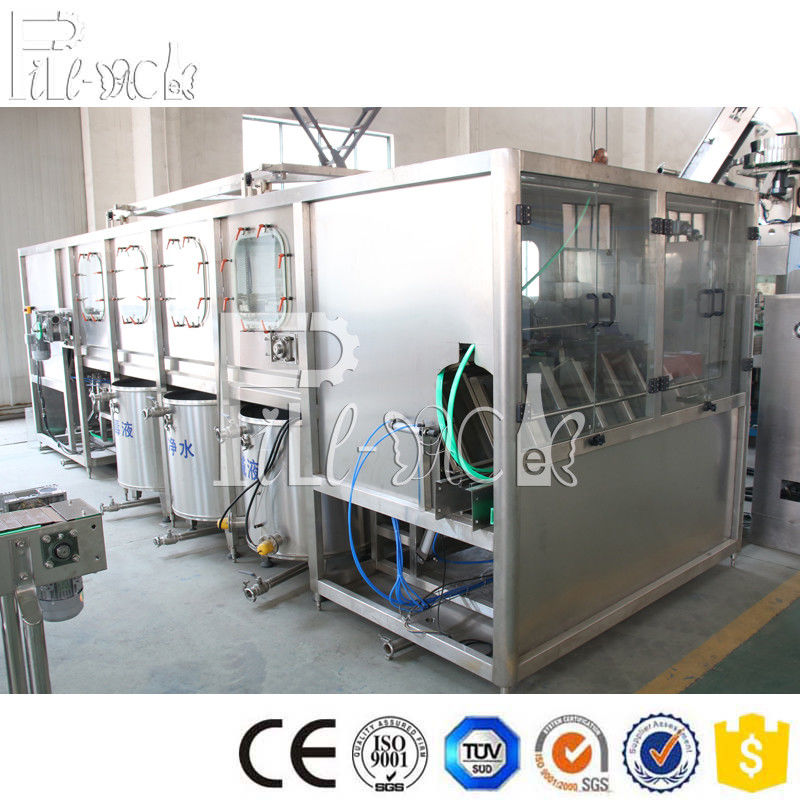

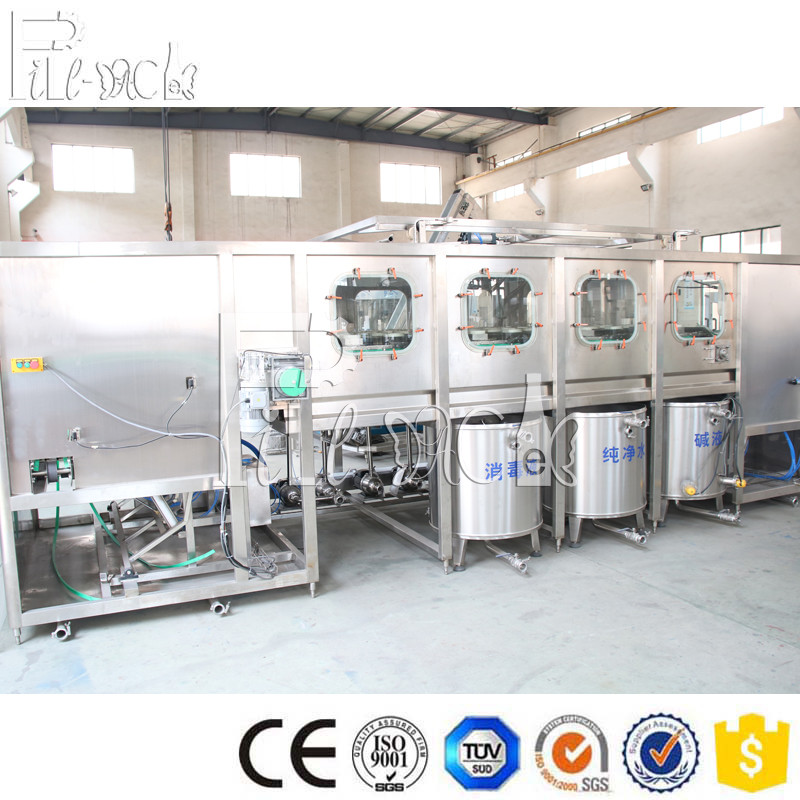

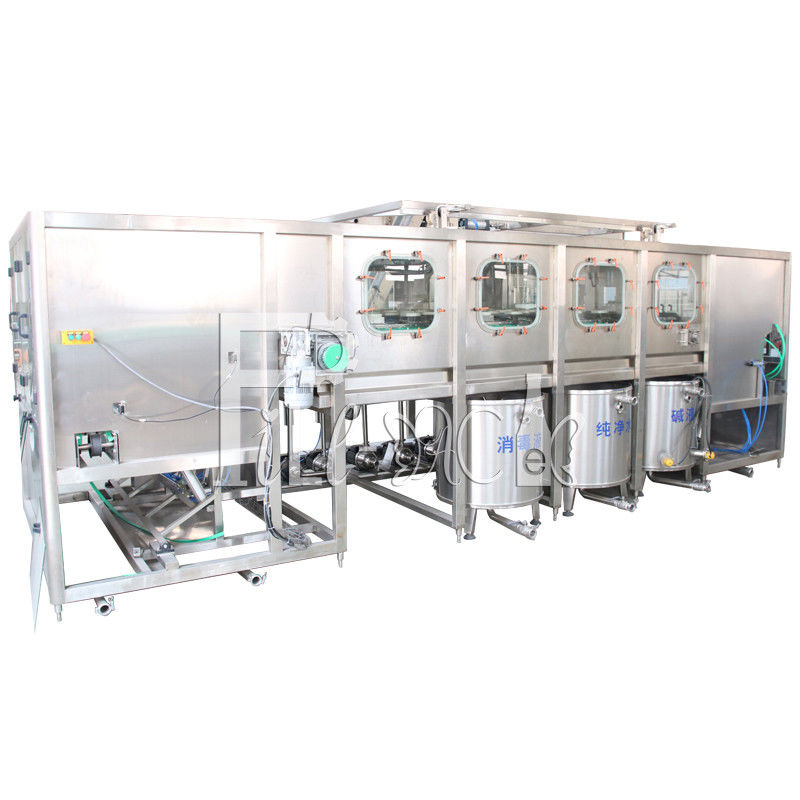

1.3, Płuczka do słoików Monoblock (z głowicami do płukania typu góra-dół)
Płukanie jest podzielone na 18 razy, a stacje opróżniania są ustawiane po każdym etapie płukania cieczą alkaliczną, recyrkulacją wody powrotnej, wodą aseptyczną i czystą wodą, czas każdej stacji wynosi 8S.
Po włączeniu zasilania PLC był uruchamiany elektrycznie, praca elektryczna płukania i przenośnika łańcuchowego, następnie automatyczna butelka sprawia, że butelka stopniowo rozpoczyna się w każdym procesie, rozpoczyna się płukanie (czas płukania i temperaturę ługu można regulować za pomocą ekranu dotykowego), płukanie jest zakończone, butelka po stojaku na butelki spadają na przenośnik.
Maszyna ma cztery zbiorniki: 2 szt. Zbiornik na gorącą wodę alkaliczną (różna temperatura docelowa), 1 szt. Zbiornik na wodę do dezynfekcji, 1 szt. Zbiornik na wodę powrotną.lejek z osłoną z pleksiglasu, można wewnątrz monitoringu poziomu wody.
Zbiornik ma alarm niskiego poziomu, gdy jest za dużo wody, może przelać się przez port przelewowy;zbiorniki alkaliczne wyposażone są w grzałkę sterowaną termostatycznie. Każdy zbiornik posiada odpływ dolny, woda zmieszana jest odprowadzana przez odpływ poprzez kanał drenażowy.
Czysta woda nie jest wyposażona w zbiornik na wodę, bezpośredni dostęp do pomp wodnych NanFang. Każdy wylot pompy ma zawór, spłukiwanie wody automatycznie gwarantuje przejście;nie działa, gdy woda wypływająca z zaworu wraca do zbiornika (gotowa woda z powrotem do pompy przed rurociągiem), aby uniknąć częstego uruchamiania pompy, poprawia się żywotność pompy.
Mechanizm rozładunku butelek składa się z wiadra podporowego, stojaka na butelki, cylindrów pionowych i innych elementów, mycie butelek kończy się po opadnięciu butelki bezpośrednio na przenośnik.
Parametry:
Grubość płyty: 2 mm SUS 304
Pompa wodna: NanFang
Silnik: SANLI
Cylinder: AIRTAC
Czujnik fotograficzny: Autonika
Zużycie powietrza: 0,6M3/min;0,6Mpa
Moc grzewcza: 18KW, inne części Moc: 6KW
Wymiar: 13000*2300*2500mm
Waga: 5500 kg
Ogólny:
Ta maszyna przyjmuje mikrociśnieniowe napełnianie płynu do nawadniania łyżką przez pompę do wody, zawsze upewnij się, że proces napełniania był pełen beczek stanu płynu do nawadniania, górna beczka z płynem do nawadniania z czujnikiem ciśnienia, czujnik ciśnienia przez sygnał do falownika za pomocą falownika steruje prędkością silnika pompy, zapewniając w ten sposób stałe ciśnienie napełniania.
Butelka podawana przez koło gwiazdowe do maszyny do napełniania butelek, obszar napełniania, aby osiągnąć punkt początkowy, butelki rolkowe wzdłuż krzywki utrzymają się, rozpoczną napełnianie zaworu do napełniania butelki oraz z korpusem itp. razem obracają się synchronicznie;butelki docierają do strefy ładowania punktu końcowego nawadniania, aby dotrzeć do butelek z rolkami krzywkowymi z niskim samoresetowaniem Zamknij zawór napełniający, napełniając koniec beczki kołem gwiazdowym wysłanym z maszyny do napełniania butelek.
Składnik:
PLC: Mitsubishi
Komponenty powietrza: AirTAC
Pompy wodne: NanFang
Przetwornik: Mitsubishi
Parametry:
Moc: 5KW
Głowice napełniające: 14 sztuk
Wymiar: 3000*2300*2200mm
Waga: 3000 kg
Ogólny:
Rama maszyny do etykietowania butelek galonowych jest stosowana do owijania etykiety na otworze butelki galonowej, wykonana jest ze stali nierdzewnej SUS304.Rama jest prosta, piękna, wodoodporna i nie rdzewieje.Jest łatwy w czyszczeniu.
Specjalny system cięcia: zastosowanie technologii wista i convolut.Cięcie etykiety jest płaskie, bez zadziorów.
Zestaw lokalizacji etykiety zapewnia prawdziwość koszulki.
Przyjęcie projektu grupy modeli, kontrolowanej przez moduł;Osiągnij wiarygodność i szybkie sleeving.
Z dobrej jakości dotykowym ekranem obsługi, osiąganiem obsługi palcem, łatwym i skrótem.
Jest to wysoka automatyczna maszyna pakująca.Tylko jedna osoba obsługuje, łatwa obsługa.
Większe bezpieczeństwo i stabilność działania oraz oszczędność czasu pracy.
1.6, Sprawdzanie światła
Moc: 0,09 kW
Wymiar: 1000*100*450 MM
Waga: 10 kg
1.7, drukarka kodów atramentowych
1.Parametry:
Rozmiar opakowania zewnętrznego drukarki kodów atramentowych: 33*27*17 cm
Waga netto drukarki kodów atramentowych: 0,75 kg
Waga brutto drukarki kodów atramentowych: 2,3 kg
Rozmiar zewnętrznego pakietu wsparcia: 38*20*20 cm
Waga brutto wsparcia: 4Kg
1.9 Układarka obrotowa z automatycznym ramieniem
Opis:
Przyjmuje przenośnik rolkowy samograwitacyjny typu ślizgowego do przenoszenia beczki, bez zużycia energii w trybie gotowości;
Automatyczny paletyzator może układać pięć galonów gotowej wody w 3 warstwy, każda po 16 beczek, czyli 16*3=48 beczek, a prędkość może osiągnąć -2000 beczek/h, co nie tylko oszczędza powierzchnię gotowej wody, ale także znacznie oszczędza ilość pracy i pracochłonność pracowników;
Ten produkt ma zalety doskonałej wydajności, prostej obsługi, stabilnej i niezawodnej pracy, rozsądnej konstrukcji, wygodnej konserwacji i wysokiego stopnia automatyzacji.Spełnia wymagania higieny żywności i jest najbardziej idealnym produktem dla producentów 5-galonowych beczek wody pitnej.
Rysunek układu zakładu (mm):
