600BPH L Typ podkładki wypełniającej Capper SUS304 Konstrukcja stalowa

opis produktu

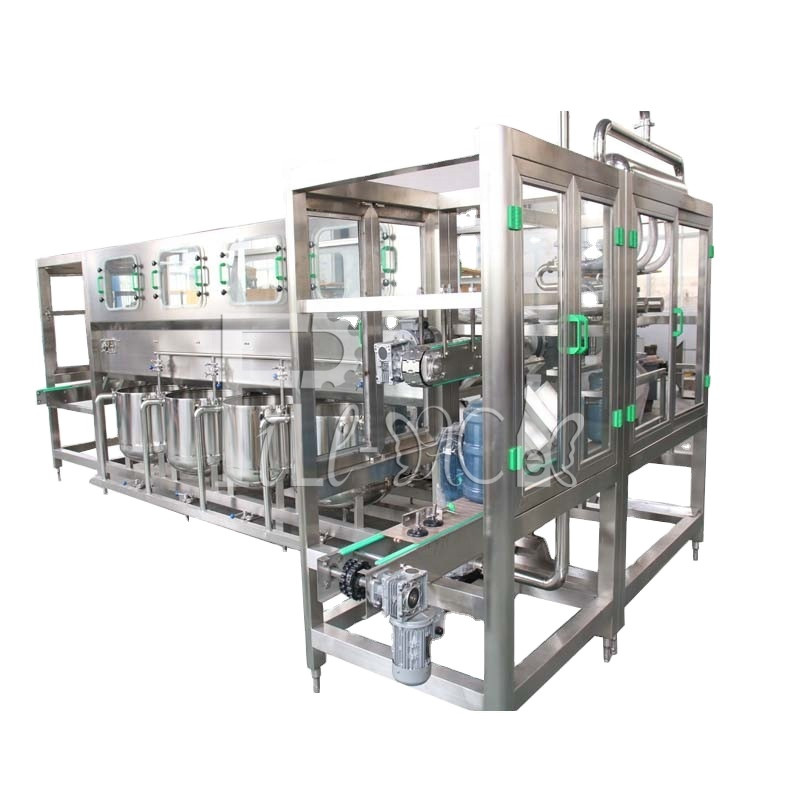

Automatyczne sterowanie PLC 600 BPH Napełniarka 5-galonowa do wody pitnej

Maszyna łączy w sobie mycie, napełnianie i zakręcanie. Jest to idealna maszyna do produkcji wody w beczkach. Cała maszyna wykorzystuje obudowę ze stali nierdzewnej 202, odporną na rdzę, którą można łatwo wyczyścić. Główne części elektryczne są markowe. System kanałów powietrznych wykorzystuje produkty marki Air TAC. Maszyna ma zwartą konstrukcję, zajmuje niewiele miejsca, a jej wydajność jest wysoka. Maszyna wymaga tylko 2 operatorów do obsługi, co jest dobrym wyborem dla fabryki.

Ustawienie maszyny nie wymaga przykręcania śrub do podłogi, po zdjęciu obudowy należy ustawić maszynę na płaskiej podłodze, a następnie wyregulować wysokość stojaka i wyregulować wszystkie ciśnienia stojaka tak, aby były średnie. Po prawidłowym ustawieniu maszyny, podłącz rurę wodną, rurę spustową i zasilanie, zasilanie powietrzem.

Proces roboczy:

Jednostka napełniania beczek może być podzielona na 3 etapy: mycie, napełnianie i zakręcanie, łącznie 18 stanowisk roboczych

1, 1 stacja ogrzewania elektrycznego

2, 2 stacje mycia środkiem dezynfekującym

3, 1 stacja ociekowa

4, 2 stacje wody powrotnej

5, 2 stacje wody czystej

6, 1 stacja ociekowa

Jedna strona 9 stanowisk, obie strony 18 stanowisk

Proces roboczy jak poniżej:

• Puste butelki wchodzą do stacji mycia i dezynfekcji przez łańcuch i uchwyt na butelki. (Mycie butelek przechodzi przez 9 stacji) Proces mycia zostanie podzielony na 4 etapy: 1, mycie gorącą wodą alkaliczną 2, mycie tiomersalem; 3, mycie czystą wodą, 4, mycie czystą wodą. Każdy etap mycia jest ustawiony na 8S, po umyciu następuje 10S ociekania. Gdy silnik napędowy pracuje z pustą butelką i wchodzi do strefy indukcji pozycjonowania z czujnikiem na łańcuchu, przełącznik czujnika pozycjonowania wysyła sygnał do zatrzymania silnika napędowego, a jednocześnie pompa wody do płukania butelek uruchamia się w celu wykonania płukania i dezynfekcji (czas płukania jest kontrolowany przez ustawienie programu PLC);

2. Po spłukaniu, spłukane puste butelki są transportowane przez mechanizm napędu mycia butelek i spadają na stojak do pchania butelek. Cylinder do pchania butelek działa, aby wepchnąć puste butelki do pozycji napełniania, tak aby dysza napełniająca była wyrównana z wylotem butelki z wodą itp. Po spłukaniu wodą, pompa napełniająca rozpoczyna napełnianie. (Czas napełniania jest regulowany przez użytkownika w zależności od potrzeb)

3. Po napełnieniu, PLC wysyła sygnał sterujący, zawór elektromagnetyczny napełniania jest zamknięty, a napełnianie zostaje zatrzymane. Po zakończeniu napełniania, napełniona butelka z wodą jest wysyłana do pokrywy obszaru zakręcania przez następną butelkę z wodą i wysyłana do obszaru uszczelniania, cylinder zakręcający napędza urządzenie zakręcające, aby mocno docisnąć nakrętkę. W tym momencie cykl mycia i nawadniania jest zakończony.

Parametry:

Szczegółykonstrukcji:

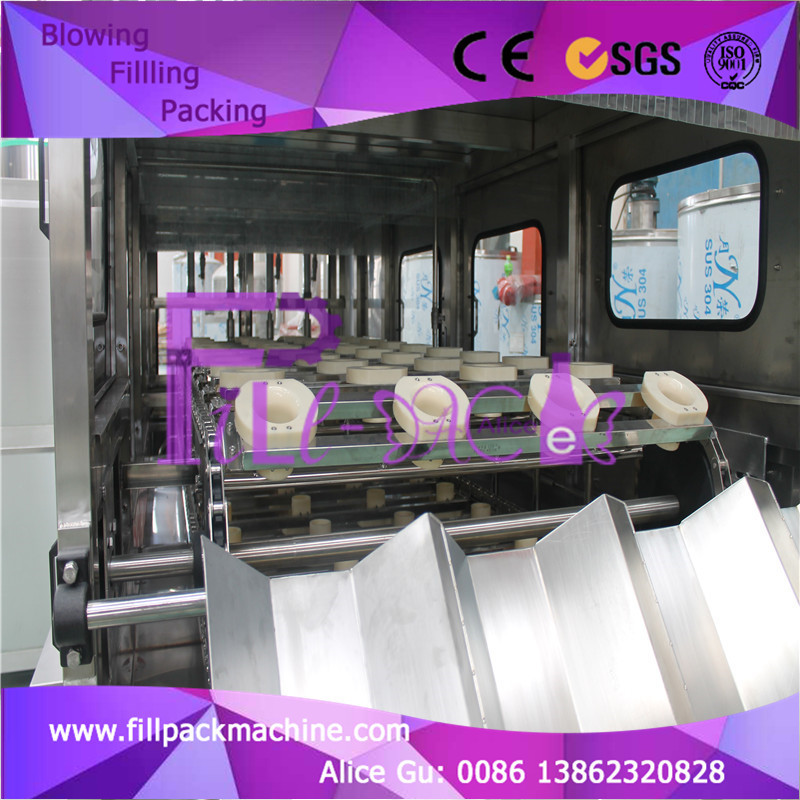

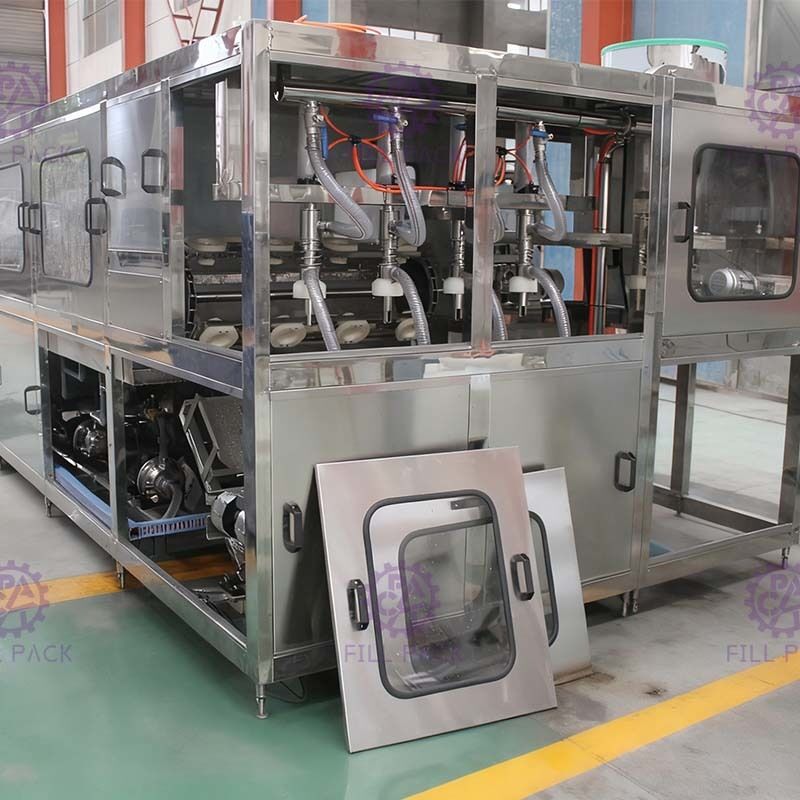

Obudowa SUS304 z pięknym oknem	Głowice myjące

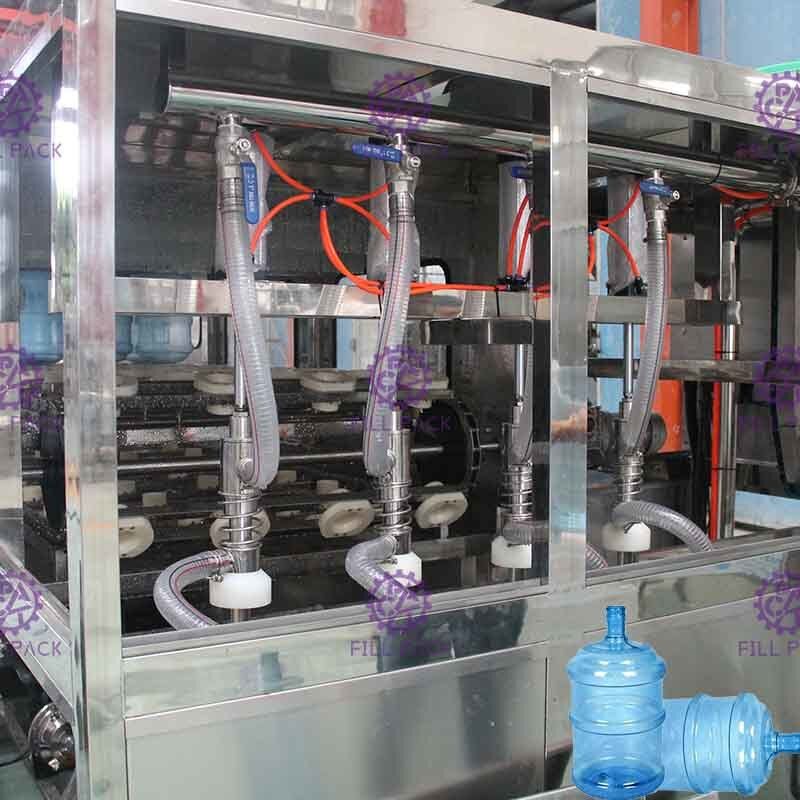

Pompy wodne	Napełnianie i zakręcanie

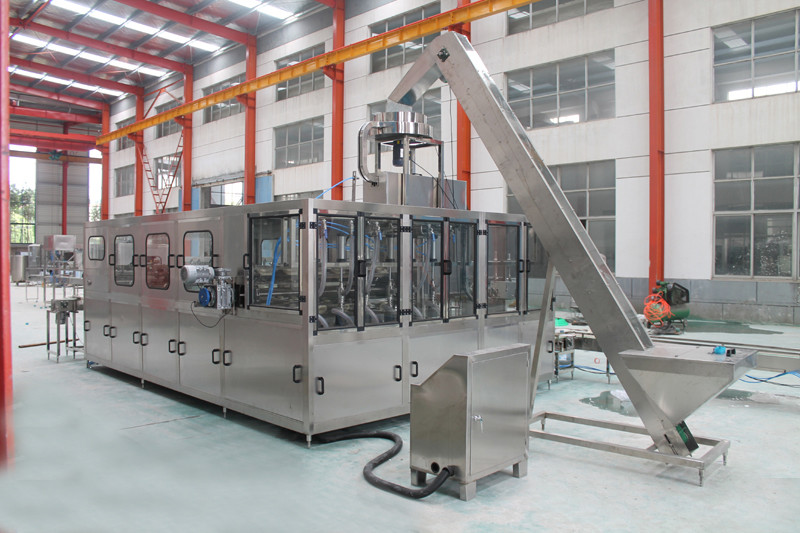

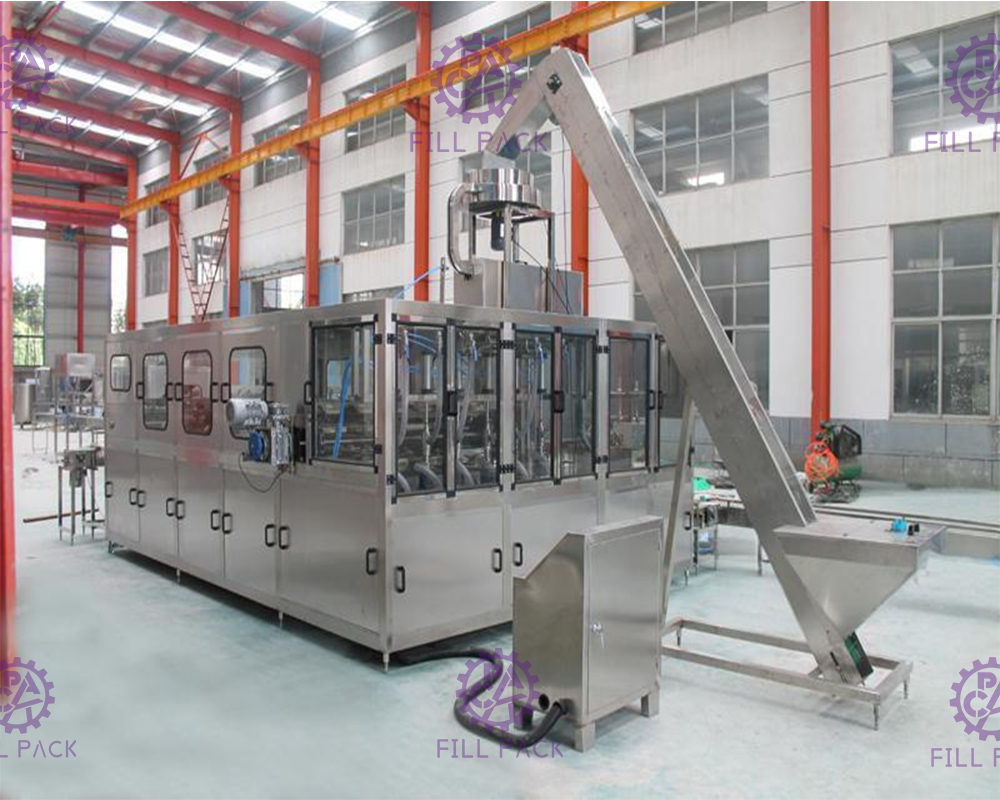

Myjka/Napełniarka/Zakręcarkaz automatycznym ładowaniem butelek
