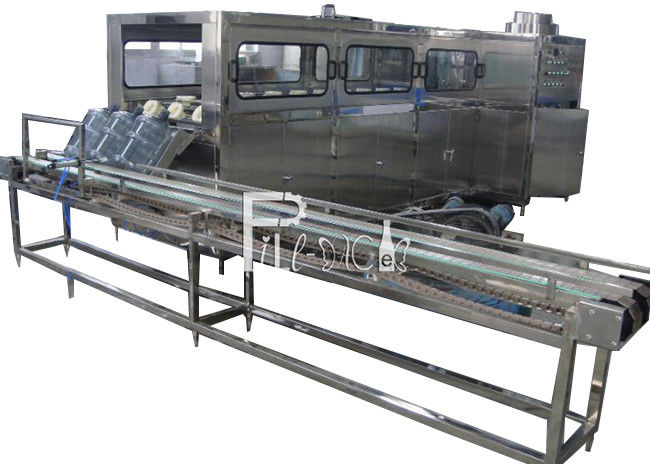

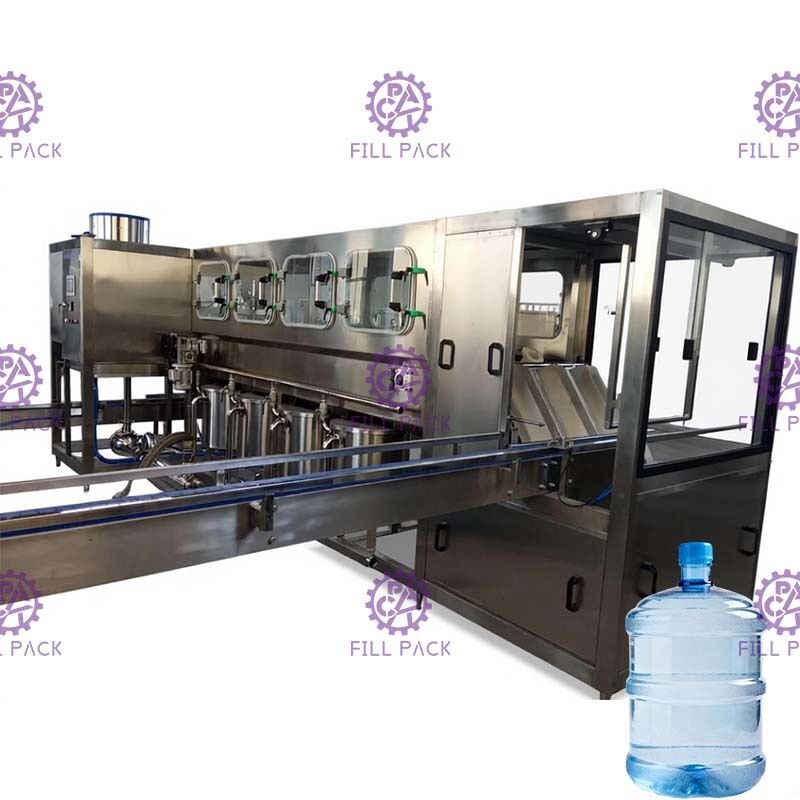

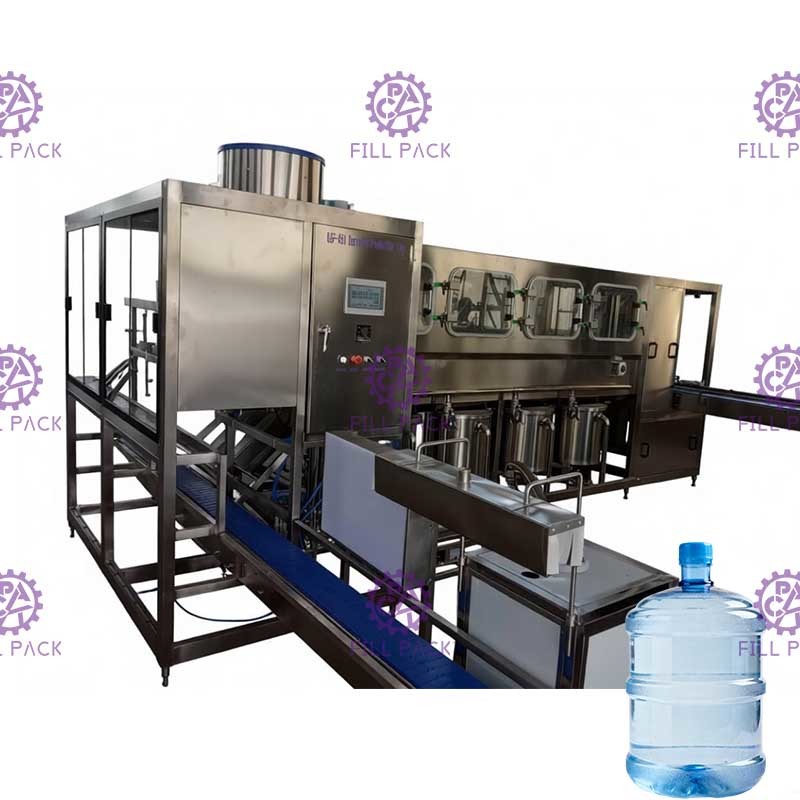

450BPH 20-litrowa maszyna do napełniania słoików z automatycznym urządzeniem ładującym

opis produktu

Opis Automatyczna napełniarka do wody w beczkach o wydajności 450 BPH z urządzeniem do automatycznego załadunku

Maszyna łączy w sobie mycie, napełnianie i zakręcanie. Jest to idealne urządzenie do produkcji wody w beczkach. Cała maszyna wykonana jest ze stali nierdzewnej 304, odpornej na rdzę i łatwej do czyszczenia. Główne części elektryczne są markowe. System pneumatyczny wykorzystuje produkty marki Air TAC. Maszyna ma zwartą konstrukcję, zajmuje niewiele miejsca, a jej wydajność jest wysoka.

Instalacja maszyny nie wymaga przykręcania do podłogi. Po zdjęciu obudowy należy ustawić maszynę na płaskiej podłodze, a następnie wyregulować wysokość nóżek i ustawić nacisk wszystkich nóżek na średni. Po prawidłowym ustawieniu maszyny, podłączyć rurę doprowadzającą wodę, rurę odpływową, zasilanie i sprężone powietrze.

Proces pracy:

Jednostka napełniania beczek może być podzielona na 3 etapy: mycie, napełnianie i zakręcanie, łącznie 16 stanowisk roboczych,

1, 2 stanowiska mycia środkiem dezynfekującym

2, 1 stanowisko ociekania

3, 2 stanowiska zwrotu wody

4, 2 stanowiska wody czystej

5, 1 stanowisko ociekania

Po jednej stronie 8 stanowisk, po obu stronach 16 stanowisk

Proces pracy jak poniżej:

• Puste butelki wchodzą na stanowiska mycia i dezynfekcji przez łańcuch i uchwyt na butelki. (Mycie butelek odbywa się na 8 stanowiskach) Proces mycia podzielony jest na 4 etapy: 1, mycie gorącą wodą alkaliczną, 2, mycie tiomersalem; 3, mycie czystą wodą, 4, mycie czystą wodą. Każdy etap mycia trwa 8 sekund, po umyciu następuje 10 sekund ociekania. Gdy silnik napędowy pracuje z pustą butelką i wchodzi do strefy indukcji pozycjonowania z czujnikiem na łańcuchu, przełącznik czujnika pozycjonowania wysyła sygnał do zatrzymania silnika napędowego, a jednocześnie pompa wody do płukania butelek uruchamia się w celu wykonania płukania i dezynfekcji (czas płukania jest kontrolowany przez ustawienia programu PLC);

2. Po płukaniu, wypłukane puste butelki są transportowane przez mechanizm napędu mycia butelek i spadają na stojak do pchania butelek. Cylinder do pchania butelek działa, aby wepchnąć puste butelki do pozycji napełniania, tak aby dysza napełniająca była wyrównana z wylotem butelki z wodą itp. Po spłukaniu wodą, pompa napełniająca rozpoczyna napełnianie. (Czas napełniania jest regulowany przez użytkownika w zależności od potrzeb)

3. Po napełnieniu, PLC wysyła sygnał sterujący, zawór elektromagnetyczny napełniania zostaje zamknięty, a napełnianie zostaje zatrzymane. Po zakończeniu napełniania, napełniona butelka z wodą jest wysyłana do pokrywy obszaru zakręcania przez następną butelkę z wodą i wysyłana do obszaru zakręcania, cylinder zakręcający napędza urządzenie zakręcające, aby mocno docisnąć zakrętkę. W tym momencie cykl mycia i napełniania jest zakończony.

Parametry:

Szczegóły konstrukcji:

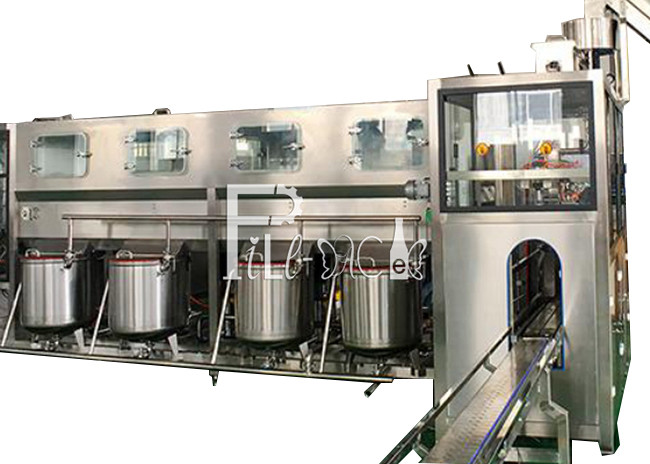

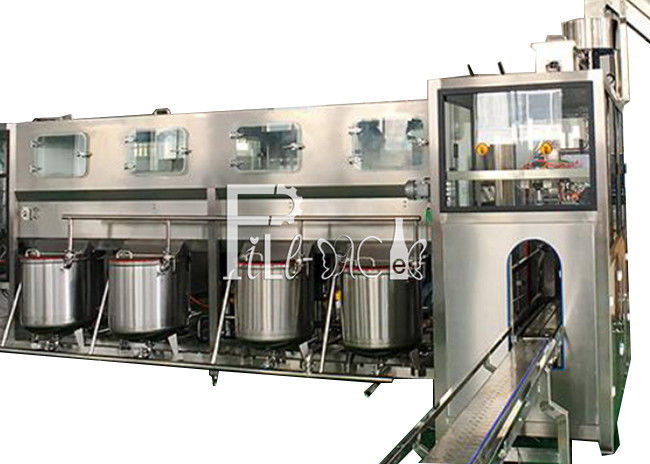

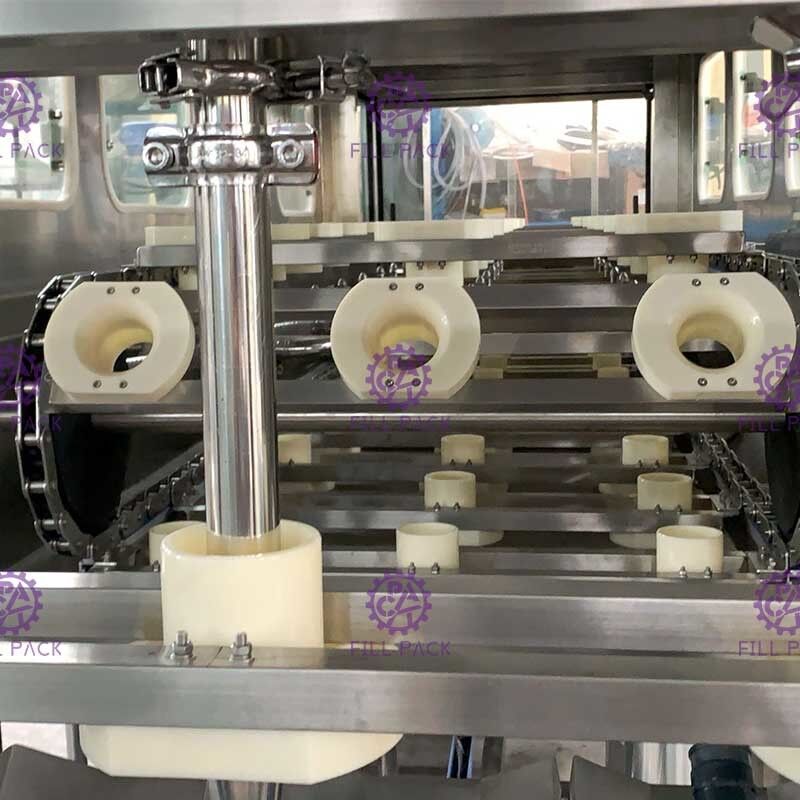

Obudowa SUS304 z pięknym oknem	Głowice myjące

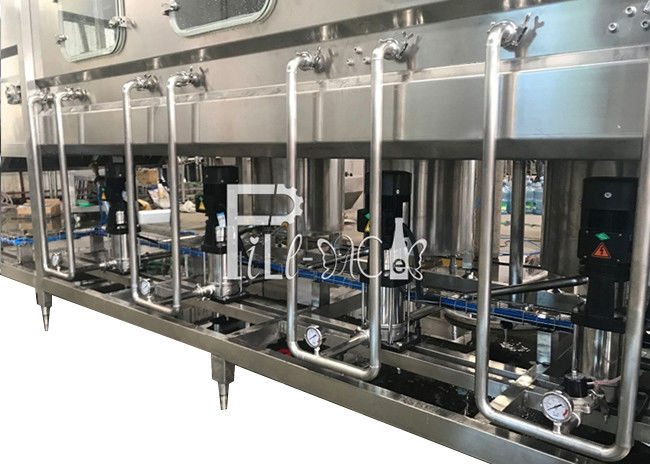

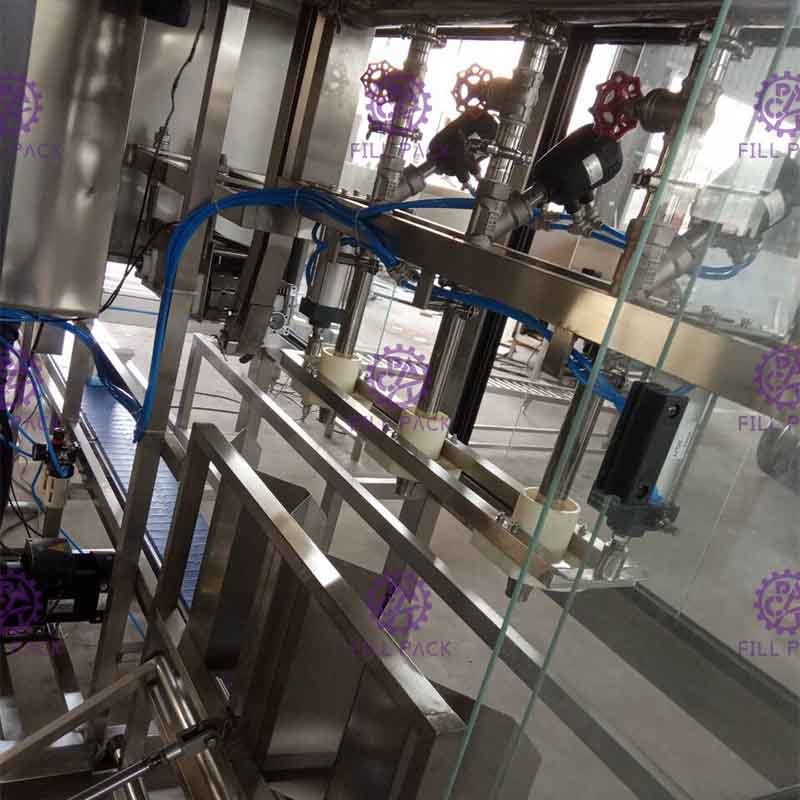

Pompy wodne	Napełnianie i zakręcanie
