Automatyczna linia do napełniania galonów 5 mm poziomu 120 BPH Sterowanie PLC

opis produktu

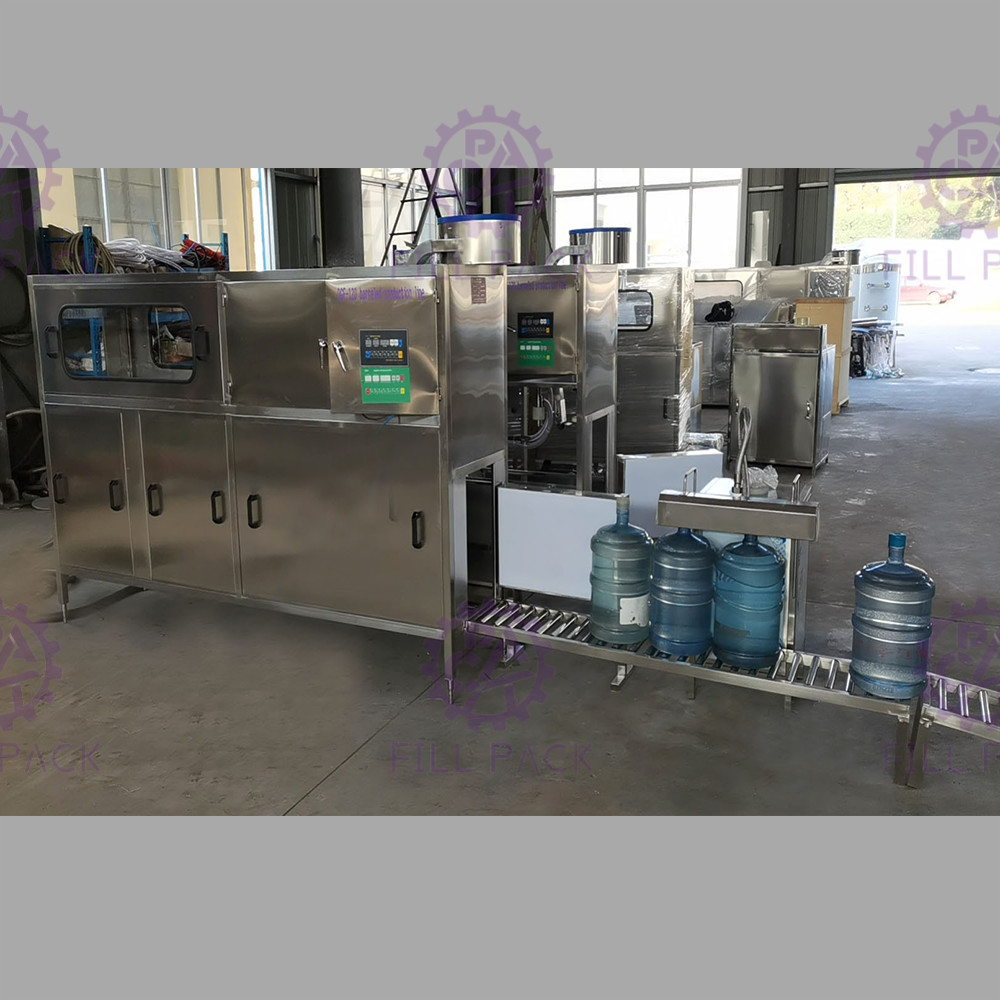

linia napełniania wody butelkowej o pojemności 5 galonów, plus-minus 5 mm

Ta linia do napełniania butelki z wodą o pojemności 5 galonów jest zintegrowana z funkcjami mycia słoików, napełniania słoików i zamykania;

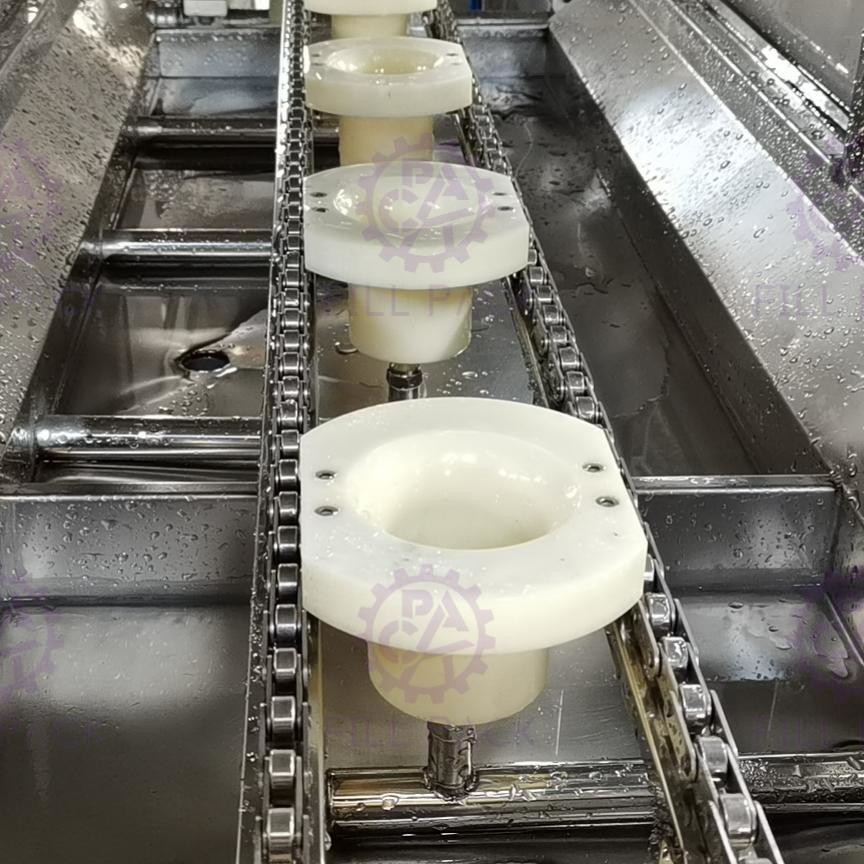

Pracownik ręcznie ładuje pusty słoik na trzymacz słoika, trzymacz słoika z słoikiem zostanie przeniesiony z wyprzedzeniem do prania słoika, siła przesyłowa jest przez cylinder biegów;

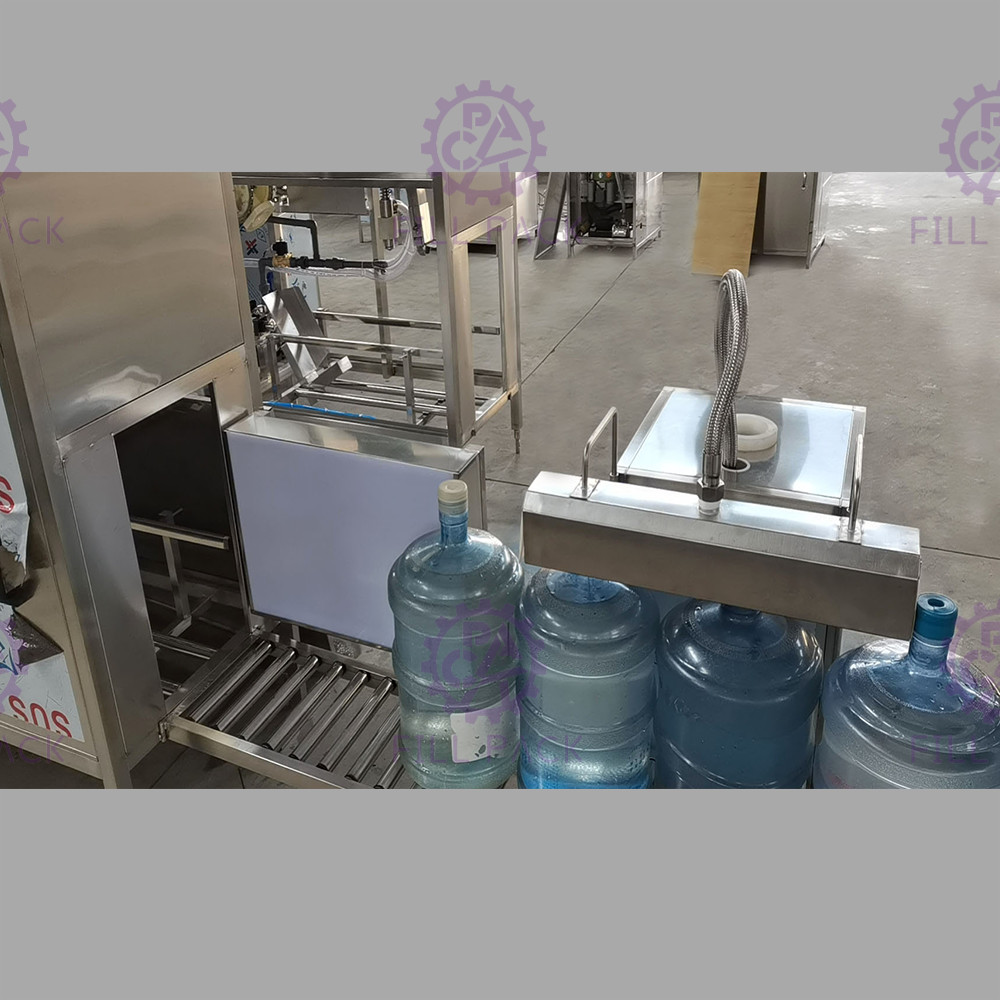

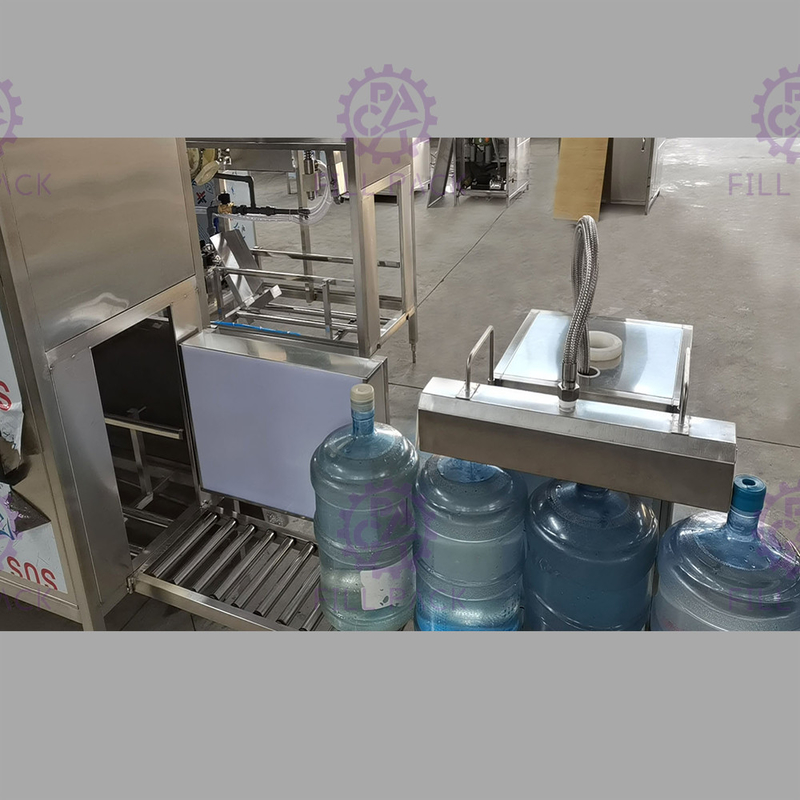

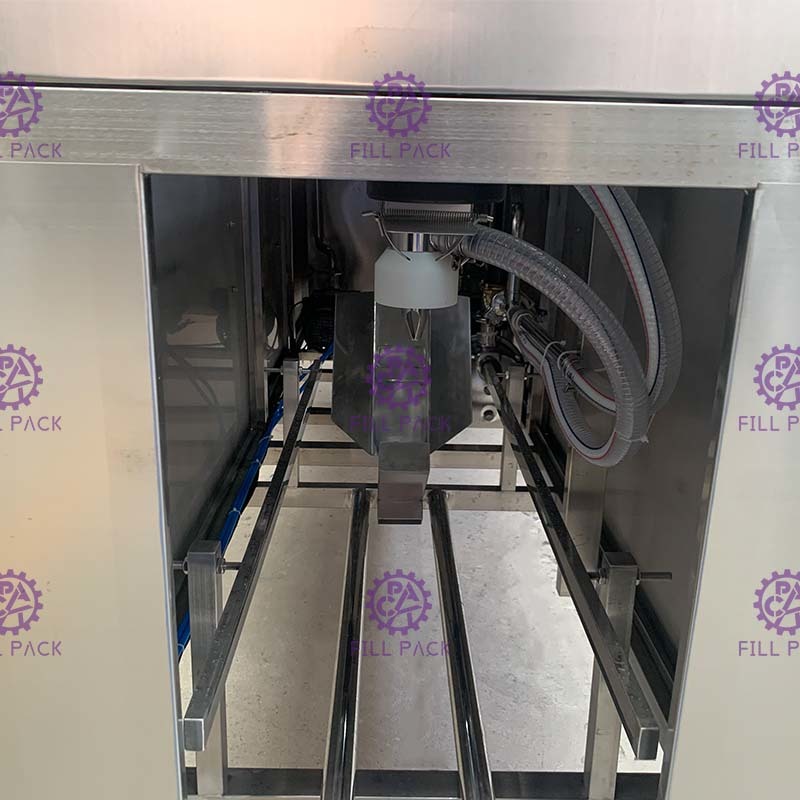

Mycie zostanie podzielone na 2 części, 1 proces jest przez płyn dezynfekujący, 2 proces jest przez czystą wodę; Po umyciu,słoiki będą spadać na płytę kątową z trzymacza słoika przez łańcuch przesyłowy z siłą grawitacyjnąNastępnie słoiki będą pchane poprzez popchnięcie cylindra pod głowę napełniania, a następnie rozpoczęcie napełniania; objętość napełniania można kontrolować poprzez ustawienie czasu napełniania.Wypełnione słoiki zostaną wciśnięte pod głowę pokrycia przez puste słoiki późniejPracownik wkłada wiele nieuporządkowanych czapek do ładowarki czapek, czapka ładowarka będzie sortować czapkę automatycznie do ładowania w kolejce czapki.Kapelusz spadnie na szyję słoika., następnie cylindr zamknięcia będzie wykonywać zamknięcie automatycznie przez cylindr naciskania zamknięcia.

Postacie:

1, Cała maszyna do napełniania butelek Gallon jest sterowana przez system Mitsubishi PLC, cały przebieg cylindrów jest obliczany z góry dla przejechanej odległości;

2, Maszyna do napełniania butelek Gallon może pracować w modelu automatycznym, model ręczny jest przeznaczony do kontroli maszyny;

Parametry:

Pompa płukania 1: 0,37KW

Pompa płukania 2: 0,37 kW

Pompa napełniająca: 0,55 kW

Silnik do sortowania na wierzchu: 0,09 kW

Wymiary: 3100*570*1450mm (ładowarka na boku) /2700*570*1720mm (ładowarka na górze) + przenośnik 2000mm

Waga: 400 kg

Wyniki badania:
