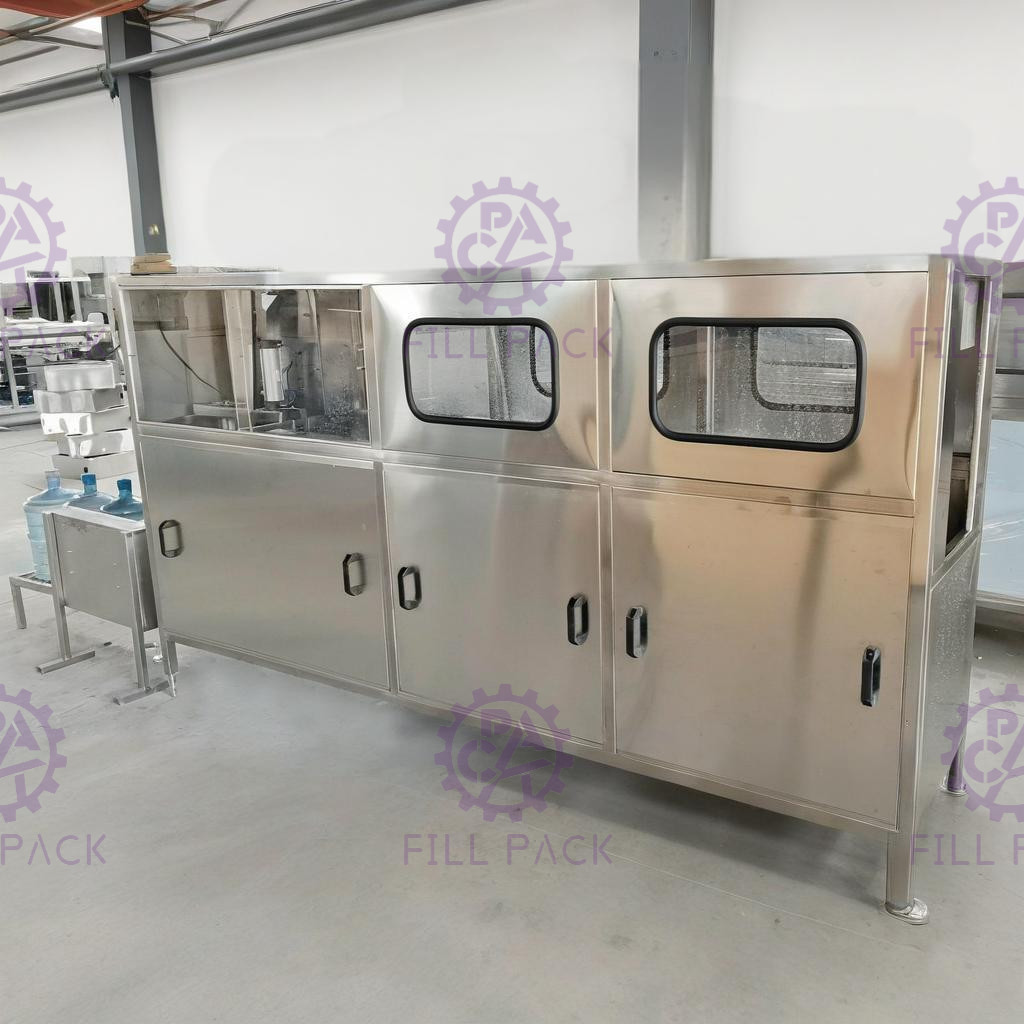

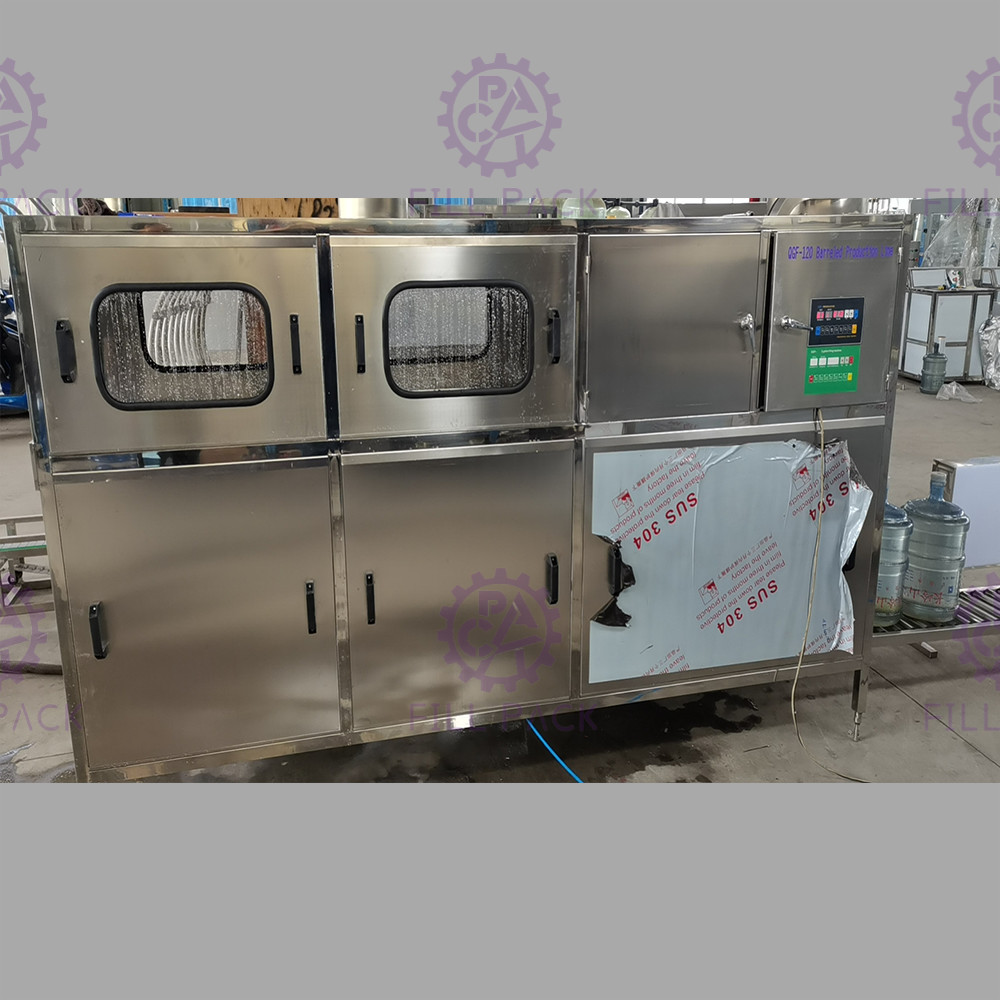

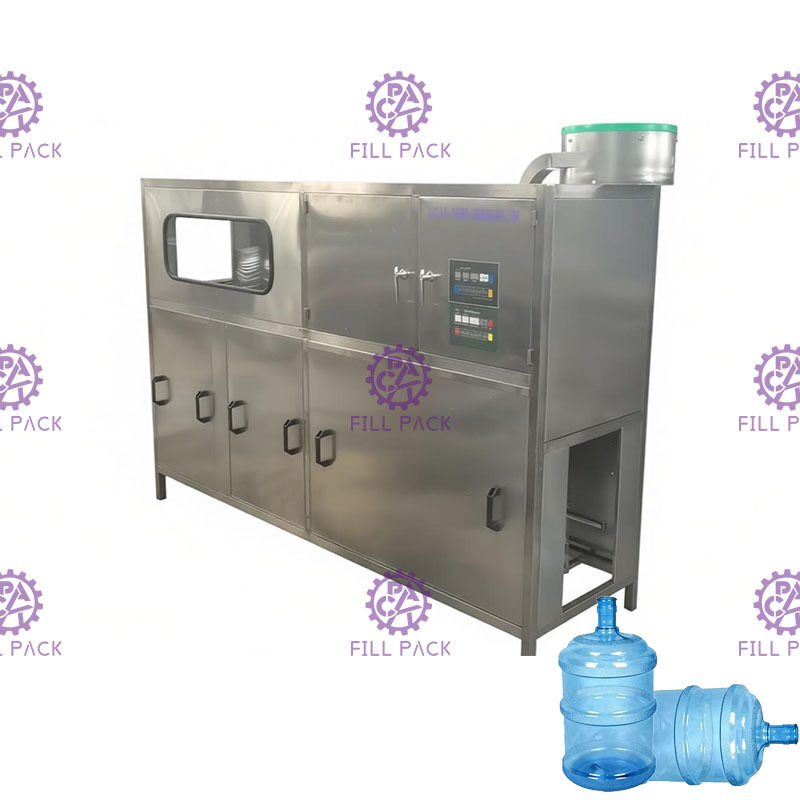

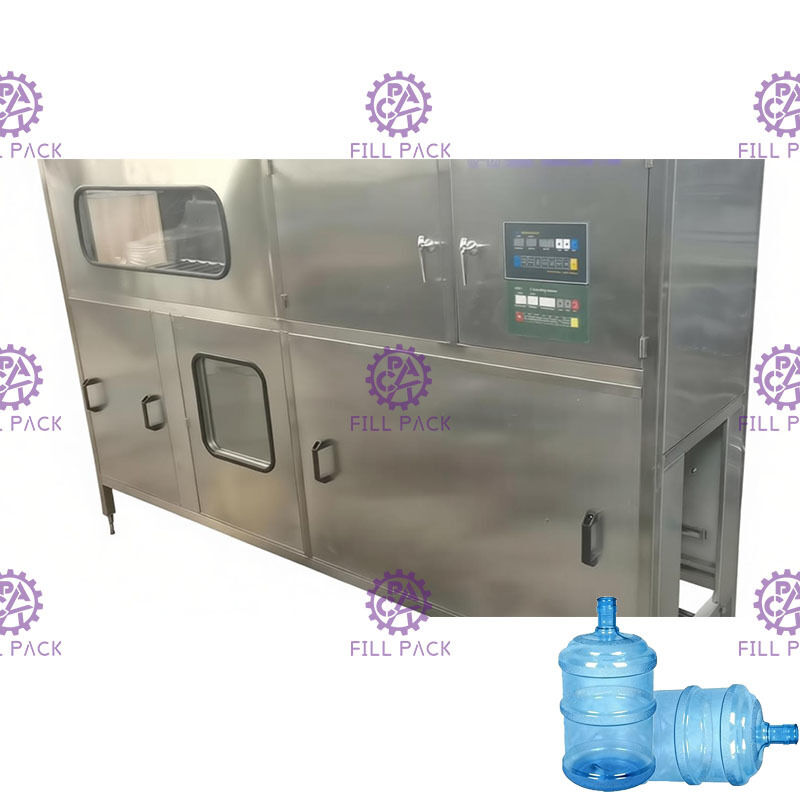

Linia produkcyjna do napełniania wodą o pojemności 100 BPH o pojemności 3 galonów z zaworem przelewowym

opis produktu

Linia/urządzenie/zakład do produkcji wody 100BPH 3-galonowej, wiadro galonowe z zaworem przelewowym

Zasada działania:

Ta napełniarka 5-galonowa łączy w sobie funkcje mycia-napełniania-zakręcania słoików;

Pracownik ręcznie wkłada pusty słoik na uchwyt słoika, uchwyt słoika ze słoikiem zostanie przesunięty do przodu w celu umycia słoika, siła napędowa jest generowana przez cylinder zębaty;

Mycie będzie podzielone na 4 części, 1. proces to mycie gorącym roztworem mydła, 2. etap to płukanie płynem dezynfekującym, 3. proces to czyszczenie wodą z recyklingu, ostatni etap to płukanie czystą wodą pitną;

Po umyciu słoiki spadają na płytę kątową z uchwytu słoika za pomocą łańcucha transmisyjnego pod wpływem grawitacji;

Następnie słoiki są popychane przez cylinder popychający pod głowicę napełniającą, a następnie rozpoczyna się napełnianie;

Objętość napełniania można kontrolować poprzez ustawienie czasu napełniania.

Napełnione słoiki są następnie popychane pod głowicę zakręcającą przez puste słoiki.

Pracownik wkłada wiele nieuporządkowanych zakrętek do podajnika zakrętek, podajnik zakrętek automatycznie sortuje zakrętki, aby załadować je do szyny zakrętek.

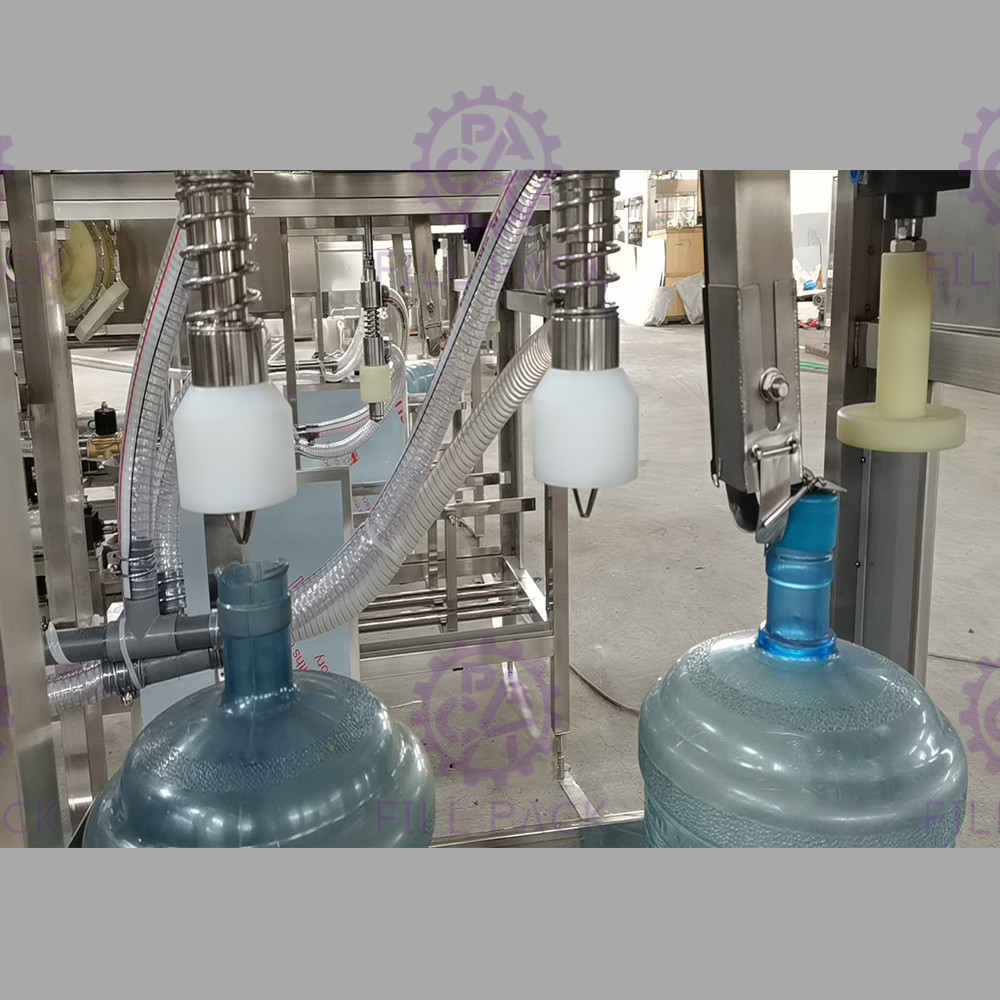

Gdy napełnione butelki przechodzą pod głowicą zakręcającą, zakrętka spada na szyjkę słoika, a następnie cylinder zakręcający wykonuje zakręcanie automatycznie za pomocą cylindra dociskającego zakrętkę.

Szczegóły płukania:

Część dociskająca zakrętkę:

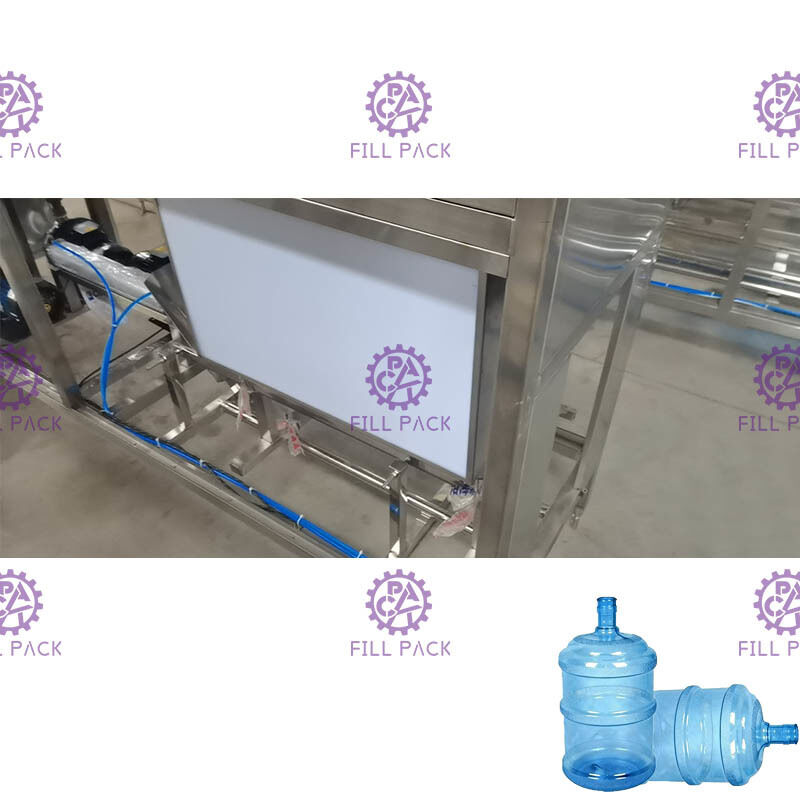

Szczegóły dotyczące rur:

Charakterystyka:

1, Cała napełniarka 5-galonowa jest sterowana przez system PLC Mitsubishi, cała podróż cylindra jest obliczana z wyprzedzeniem dla odległości napędu;

2, Napełniarka 5-galonowa może pracować w trybie automatycznym, tryb ręczny służy do sprawdzania maszyny;

Parametry:

Pompa płucząca 1: 0,37KW

Pompa płucząca 2: 0,37KW

Pompa napełniająca: 0,55KW

Silnik sortujący zakrętki: 0,09KW

Wymiary: 3100*570*1450mm (podajnik zakrętek z boku)/2700*570*1720mm (podajnik zakrętek na górze) + 2000mm przenośnik

Waga: 400kg

Zalecana lista części zamiennych:
