Maszyna do butelkowania 200BPH o pojemności 5 galonów z zaworem przelewowym

opis produktu

200BPH Linia do produkcji wody o pojemności 5 galonów / sprzęt / wiadro galonowe z zaworem przelewowym



1.1, Półautomatyczne odkręcanie i podkładka



Pracownik umieścił zużyty słoik po prawej stronie pozycji odkręcania, z szyją wsuniętą w otwór, naciśnij pedał nożny pracownika, aby zwolnić nakrętkę z szyi;Następnie pracownik musi wziąć słoik, aby wstawić go po lewej stronie stanowiska do mycia w pralce.Po włożeniu słoika okno trzeba zamknąć.Wtedy pralka sama się uruchomi.Podczas mycia wewnętrzna szczotka wewnątrz słoika i czas mycia są wstępnie ustawione, maszyna zatrzyma się po upływie czasu.Funkcja ogrzewania może być włączana/wyłączana zgodnie z potrzebami klienta.

Parametry:

Moc: 1,12 kW bez ogrzewania, 2,12 kW z ogrzewaniem

Grubość płyty: 1MM

Rozmiar kostki maszyny: 25*25 MM

Grubość kostki: 1,5 CM

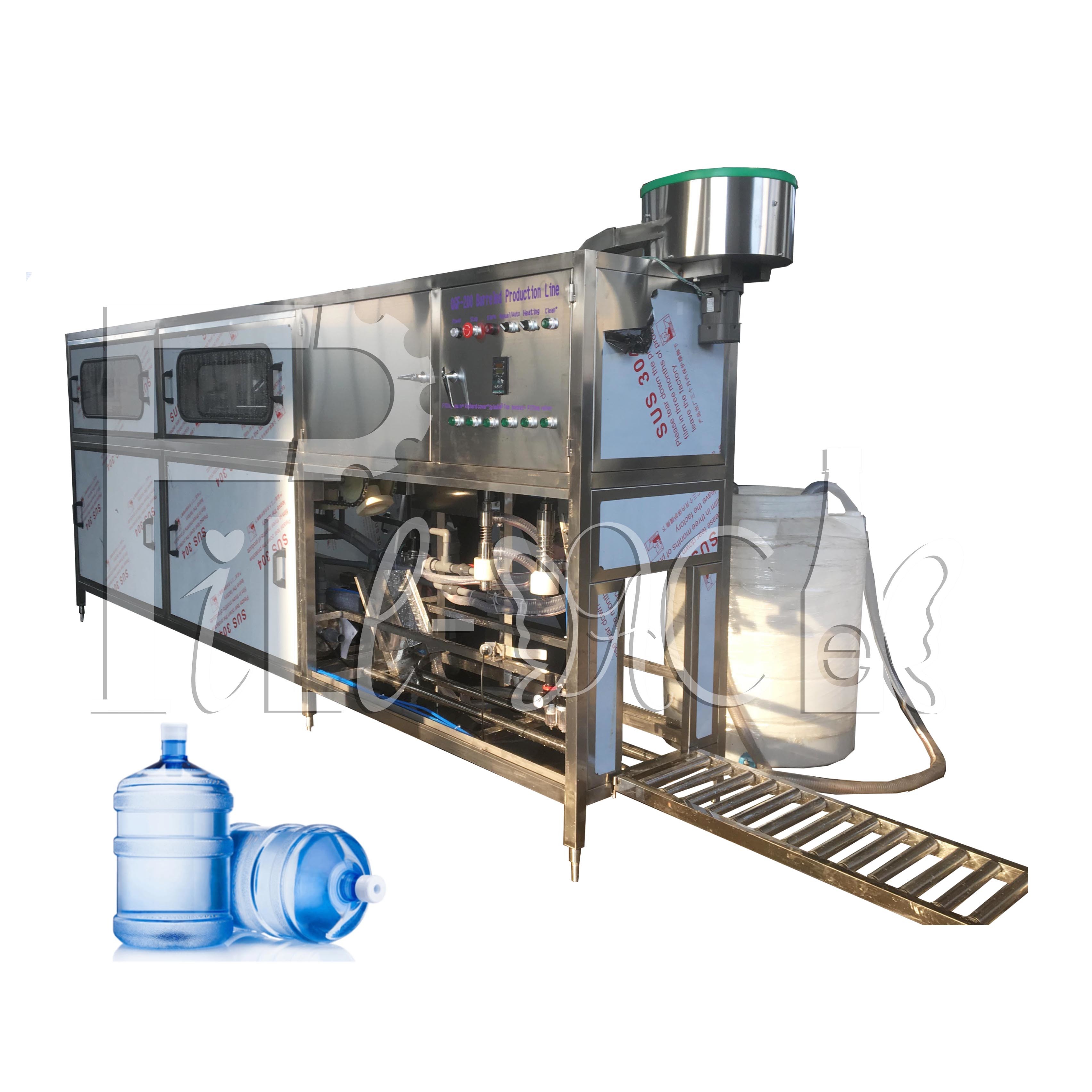

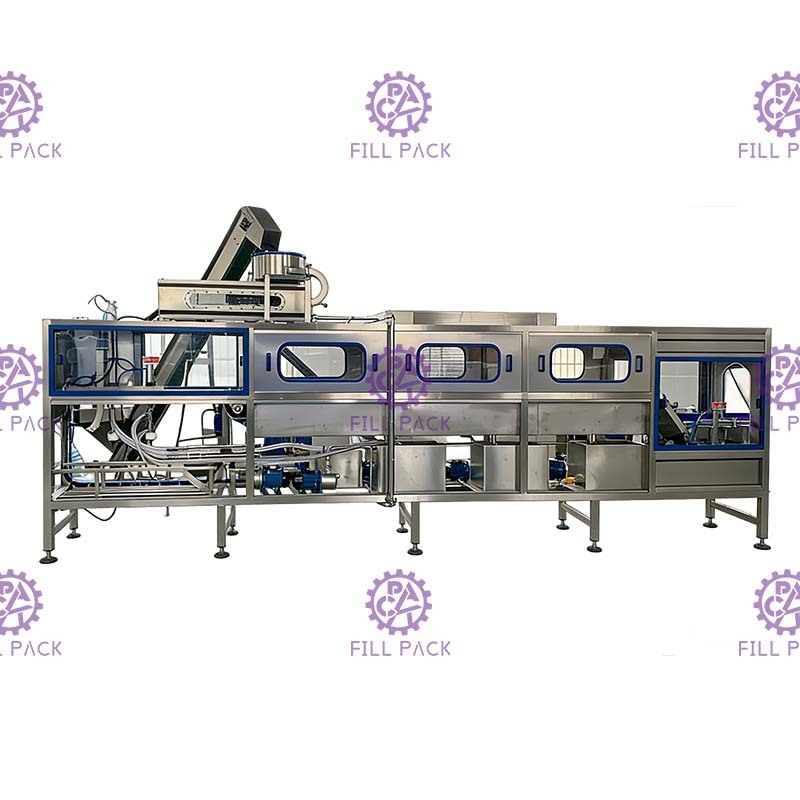

1.2 Monoblok płuczko-napełniacz-zamykacz



200 BPH PŁUKANIE JEDNOSTKA NAPEŁNIANIA I ZAMYKANIA W STEROWANIU PLC DLA REF

Zasada:

Maszyna jest zintegrowana z napełnianiem myjącym i zakręcaniem razem.Jest to idealna maszyna do produkcji wody w beczkach.Cała maszyna jest wykonana ze stali nierdzewnej 304, odpornej na gnicie, można ją łatwo wyczyścić. Wszystkie główne części elektryczne są markowe.System kanałów powietrznych wykorzystuje produkt marki Air TAC. Maszyna ma zwartą konstrukcję, zajmie małe pomieszczenie, wydajność pracy jest wysoka. Do kontroli potrzeba tylko 2 operatorów, jest to dobry wybór do wyboru przez fabrykę.



Konfiguracja maszyny nie wymaga wkręcenia śruby podłogowej, po zdjęciu obudowy ustaw maszynę na płaskiej podłodze, a następnie wyreguluj wysokość stojaka i wyreguluj wszystkie naciski stojaka, aby były średnie.Po prawidłowym ustawieniu maszyny wejdź przez wodociąg, rurę spustową i zasilanie, zasilanie powietrzem.



Proces pracy:

Napełniacz beczek można podzielić na 3 etapy: mycie, napełnianie i zamykanie, łącznie 9 stanowisk roboczych, proces pracy jak poniżej:

(1) Ustaw puste ujście lufy do gniazda lufy, pusta lufa zostanie umyta podczas stania na głowie, 4 stanowiska robocze do wkładania beczki.

(2) Proces prania zostanie podzielony na 4 etapy: 1, mycie gorącą wodą alkaliczną 2, mycie timerosalem, 3 mycie czystą wodą, 4 mycie czystą wodą. Każdy krok mycia jest ustawiony na 8 S, po umyciu będzie 10 S do kapania.

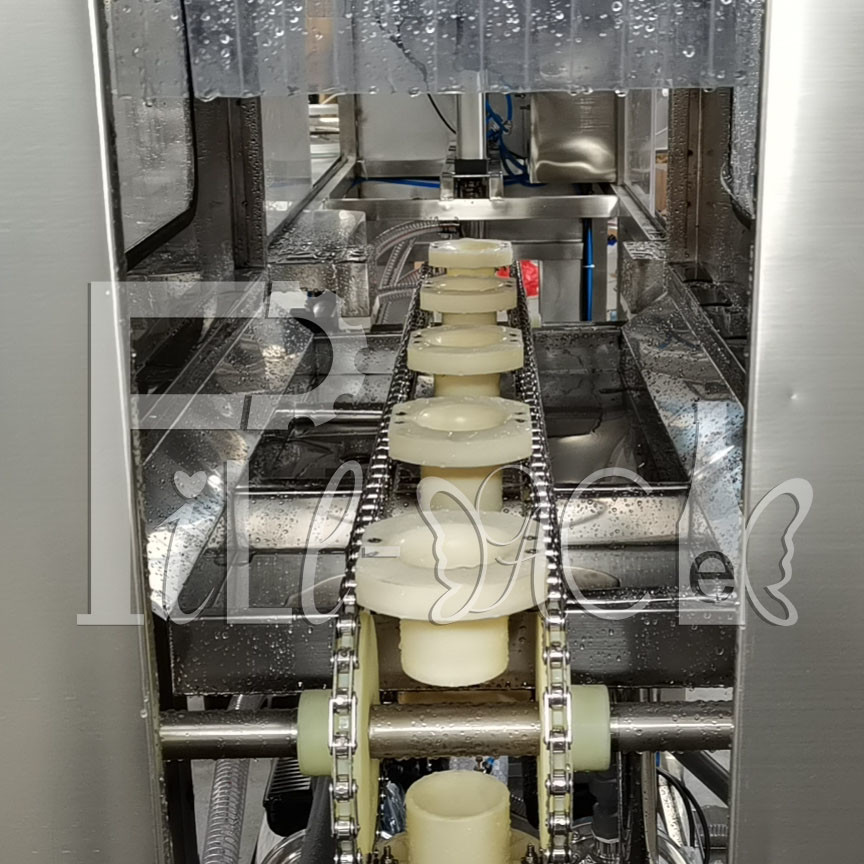

(3) Beczka po umyciu przesunie się w dół o 45 stopni przez przechodzący łańcuch i przekaże łańcuch i obróci się o 45 stopni za pomocą cylindra podnoszącego beczkę do pozycji napełniania w celu napełnienia.

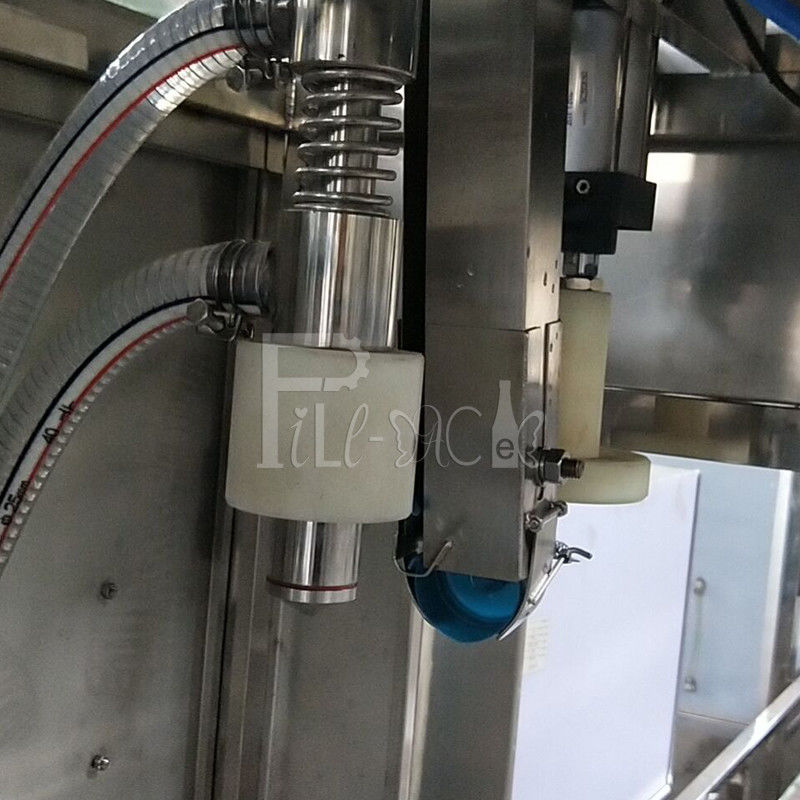

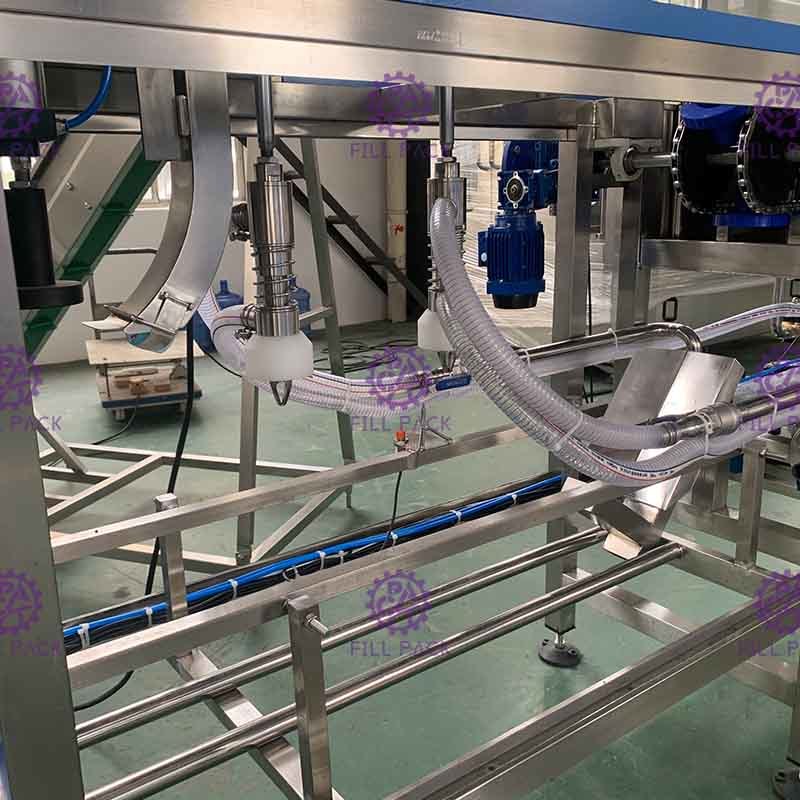

(4) Wartość napełnienia będzie napędzana przez cylinder w celu włożenia do beczki i rozpoczęcia napełniania, czas napełniania jest kontrolowany przez PLC, a czas napełniania można regulować za pomocą panelu sterowania zgodnie z powierzchnią napełniania cieczy. Po napełnieniu dodatkowa woda powróci do czystej wody zbiornik przez automatyczny odpowietrznik, może zmniejszyć zużycie wody. (zbiornik na wodę nie jest dołączony)

(5) Po zakończeniu procesu napełniania napełniona beczka zostanie przesunięta do pozycji zamknięcia przez cylinder zatrzymujący beczkę, cały proces zakończy się do tej pory.



Postacie:

1, Cała maszyna jest sterowana przez system mikrokomputerowy PID, cały skok cylindra jest obliczany z góry dla przejechanej odległości;

2, maszyna może pracować w modelu automatycznym, model ręczny służy do sprawdzania maszyny;



Parametry:

Cylinder: Air tech-Tajwan

Zawór magnetyczny: Air tech-Taiwan

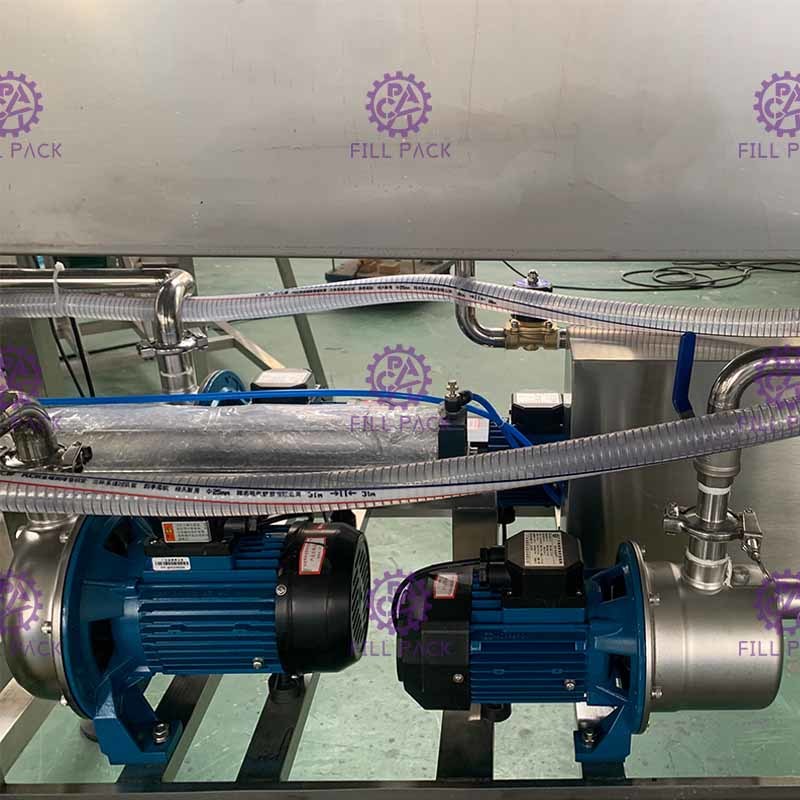

Rosnąca pompa napełniająca pompę: Nanfang

Silnik: TWT Tajwan

Moc: 5,3 kW

Wymiar: 3300*780*1740mm

Waga: 320 kg





1.3, sprawdzanie światła

Moc: 0,09 kW Wymiar: 1000 * 100 * 450 mm Waga: 10 kg



1.5, termokurczliwa maszyna

Aplikacja z arkuszem SUS304, w tym kocioł elektryczny do wytwarzania tunelu parowego i obkurczającego, szczególnie do folii beczkowej;

Moc: 20KW

Wymiar: 800*600*1200mm

Waga: 100 kg





1.6, maszyna do kodowania rolek stałego atramentu





Opis:

Zastosowanie technologii integracji fotoelektrycznej, zaawansowane koło stałego atramentu, ma doskonałą wydajność natychmiastowego drukowania i natychmiastowego wysychania, co nie jest łatwe do usunięcia.Maszyna jest zaawansowana konstrukcyjnie, precyzyjna w produkcji, stabilna w działaniu, sterowana wzdłużnie w pozycji za pomocą sterowania elektronicznego, dowolnie regulowana, sterowana fotoelektrycznie operacjami drukowania i zliczaniem, a także można ustawić liczbę drukowanych arkuszy.

Dotyczy daty produkcji wgniecenia powierzchni lub druku kolorowego, numeru partii produktu, daty ważności, kwalifikacji kontroli itp. pudełek papierowych, etykiet, przywieszek, certyfikatów itp., Z automatycznym sortowaniem, automatycznym liczeniem, losowym pozycjonowaniem, zadanymi czasami drukowania, Wcięcie jest wyraźne, kolor jest opcjonalny, szybkość drukowania jest szybka, natychmiastowe drukowanie natychmiastowe, utrata i inne zalety.





Wydajność i funkcje:

Cecha dotyczy układu typu T lub typu T z podwójnym oznaczeniem okrągłym, T-1-11 rzędów 1-10 linii/znaków: R-type 1-8 OK, 1-8 słowo/linia.Specyfikacje ziarna Worda to 2 mm, 2,5 mm, 3 mm.

Przywieszki mogą być drukowane na papierze, kartonie i folii plastikowej, folii aluminiowej.

Maszyna automatyczna ,duża prędkość ,wysoka wydajność ,maksymalny druk 300 na minutę.



Parametry techniczne:

Model	FP-380F
Napięcie	AC 220/50 V 110/60 Hz
Moc	180W
Wałek stałego atramentu	35*32 MM
Szybkość drukowania	≤300 sztuk/min
Rozmiar obiektu	Dł: 50-500mm Szer: 30-190mm
Maksymalna linia drukowania	Typ T (10,5 PT): 11 linii (maks. 10 typów/linia) Typ R (10,5 PT): 8 linii (maks. 8 typów/linia)
Rozmiar druku	W granicach 60 - 250 mm
Typ Rozmiar	2*1,5 mm (8 szt.) 2,5*2 mm (9 szt.) 3*3mm (10,5 szt.) 4*2,5 mm (18 szt.)
Waga netto	23kg
Wymiar	440*345*300mm



Informacje o pakowaniu dla całej linii:

NIE.	Opis	Uszczelka	Ilość	Wymiary (mm)	Waga
1	odkręcarka i myjka szczotkowa	Drewniana skrzynka	1 pakiet	900*900*1250	250 kg
2	Wypełniacz, lekki kontroler, przenośnik rolkowy, tunel obkurczający, maszyna kodująca	Drewniana skrzynka	1 pakiet	4030*760*1770	700 kg



Rysunek układu zakładu (mm):

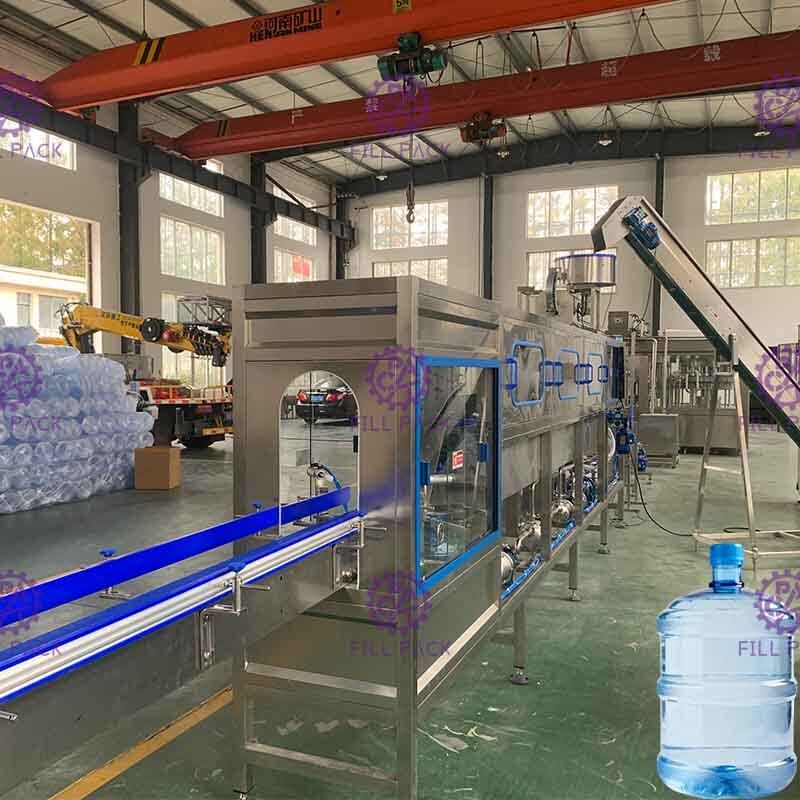

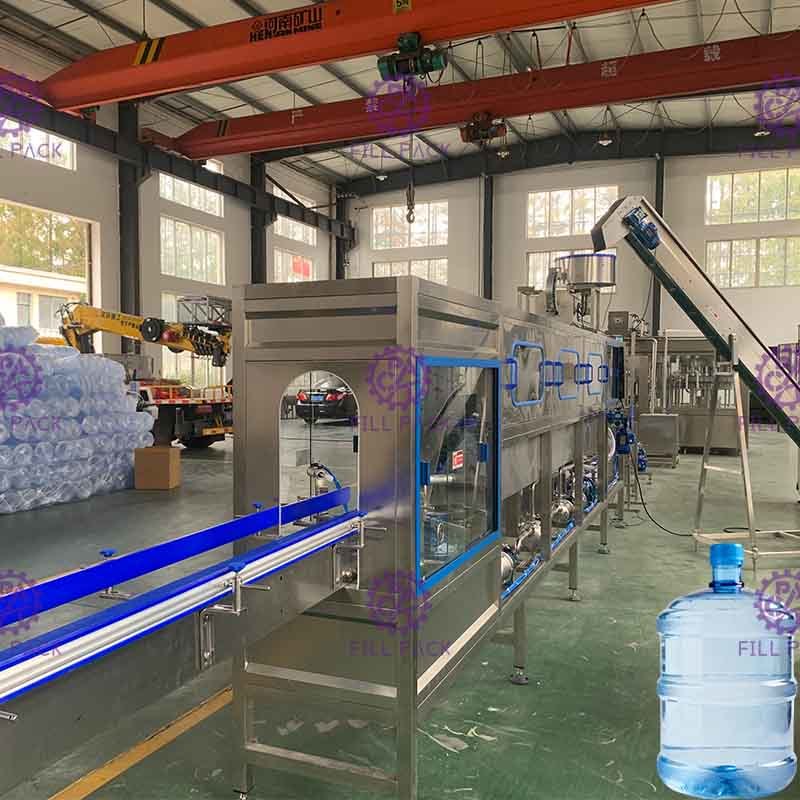

Kompletna linia produkcyjna do ref.
