Etykieciarka do butelek z kołnierzem ISO PVC o pojemności 5 galonów
Osoba kontaktowa : Alice Gu
Numer telefonu : 86-15862615333
Co to jest? : +8615862615333
| Minimalne zamówienie : | 1 zestaw | Cena : | 35500USD-57000USD |
|---|---|---|---|
| Szczegóły pakowania : | drewniana skrzynka | Czas dostawy : | 25-30 dni roboczych |
| Zasady płatności : | L/C, D/A, D/P, T/T, Western Union, MoneyGram | Możliwość Supply : | 20 zestawów miesięcznie |
| Miejsce pochodzenia: | Zhangjiagang, CHINY | Nazwa handlowa: | Fillpack |
|---|---|---|---|
| Orzecznictwo: | CE/ISO9001 | Numer modelu: | ROPP-9/ROPP-12/ROPP-15/ROPP-18/ROPP-24 |
|
Szczegóły informacji |
|||
| Stacja robocza: | 9/12/15/18/24 | Wydajność: | 9000BPH-24000BPH |
|---|---|---|---|
| Ciśnienie gazu: | 0,7 MPa | Moc: | 16kw |
| Prędkość przenośnika: | 30m/min | Największa prędkość podawania etykiet: | maksymalna prędkość 100 metrów etykiet/min |
| Maksymalna szerokość etykiety: | 195 mm (można dostosować) | Maksymalna długość etykiety: | 500 mm |
| Maksymalna średnica etykiety: | 400 mm | Oznacz średnicę rdzenia: | 76,2 mm |
| Klej do etykietowania: | klejenie krawędzi czołowej i końcowej klejem termotopliwym | Temperatura klejenia: | 120 ~ 160 ℃ |
| Podkreślić: | Etykietujący butelki z tworzyw sztucznych,Rotacyjny etykietujący butelki OPP,Maszyna do etykietowania gorącego kleju |
||
opis produktu

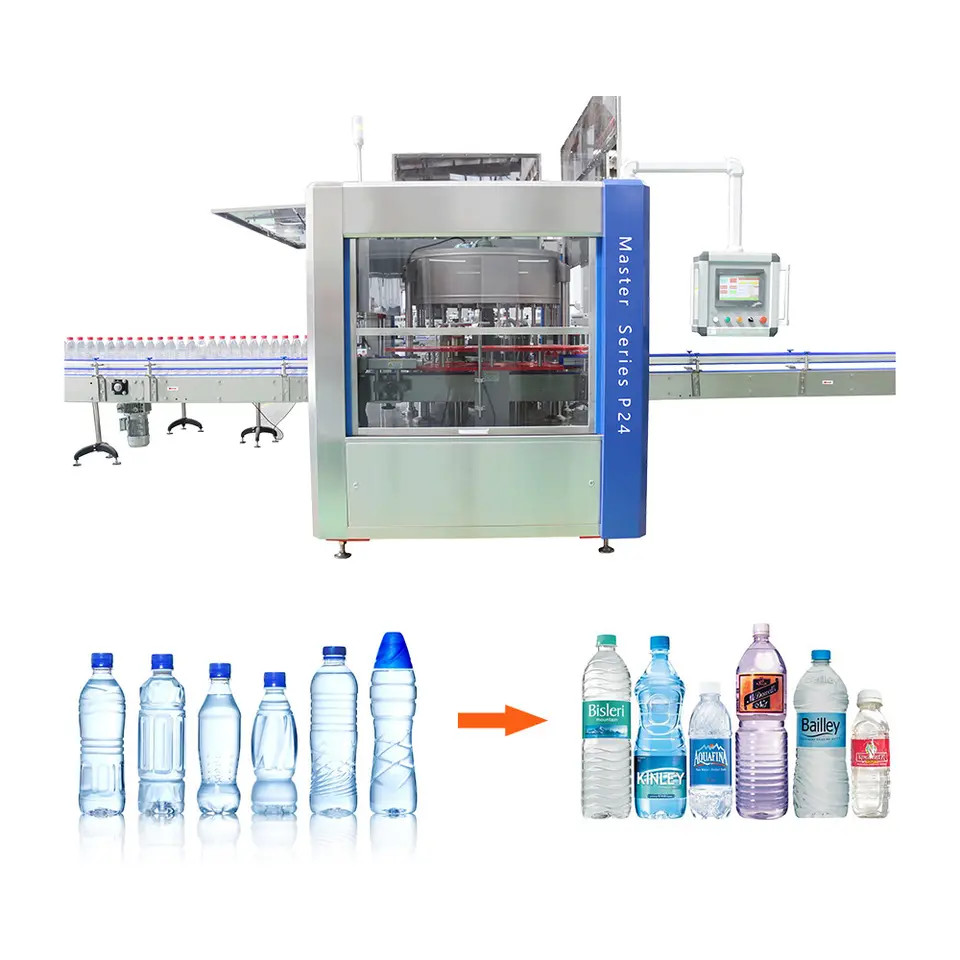

Obrotowa etykieciarka do butelek OPP Maszyna do etykietowania gorącym klejem Sprzęt Aplikator etykiet do fabryki wody z plastikowych butelek
Zasada działania

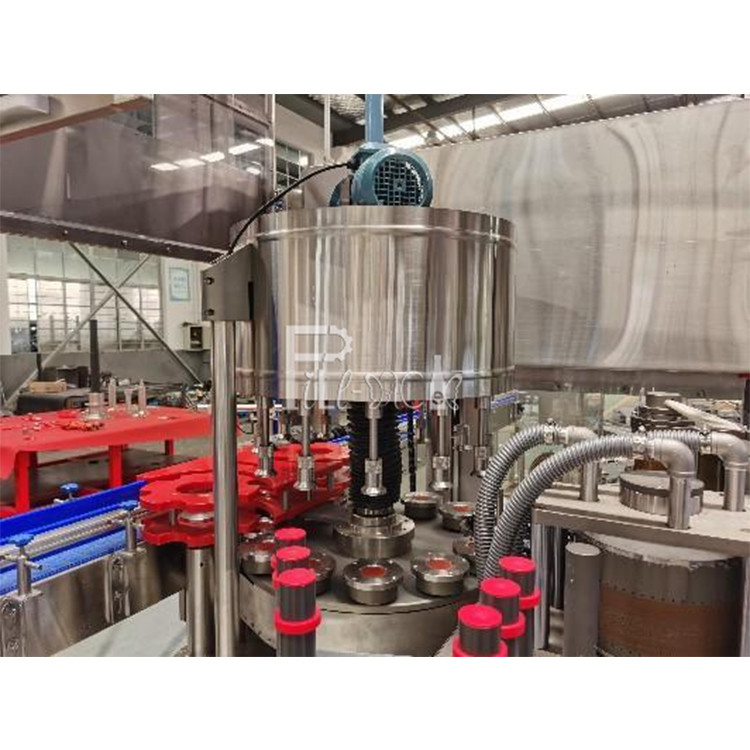

Na początku procesu roboczego butelki podawane są do etykieciarki ze stałą prędkością na przenośniku taśmowym.Mechaniczne urządzenie mocujące oddziela butelki na określoną odległość i popycha je wzdłuż taśmy przenośnika.Układ mechaniczny etykieciarki obejmuje koło napędowe, koło etykieciarki i szpulę.

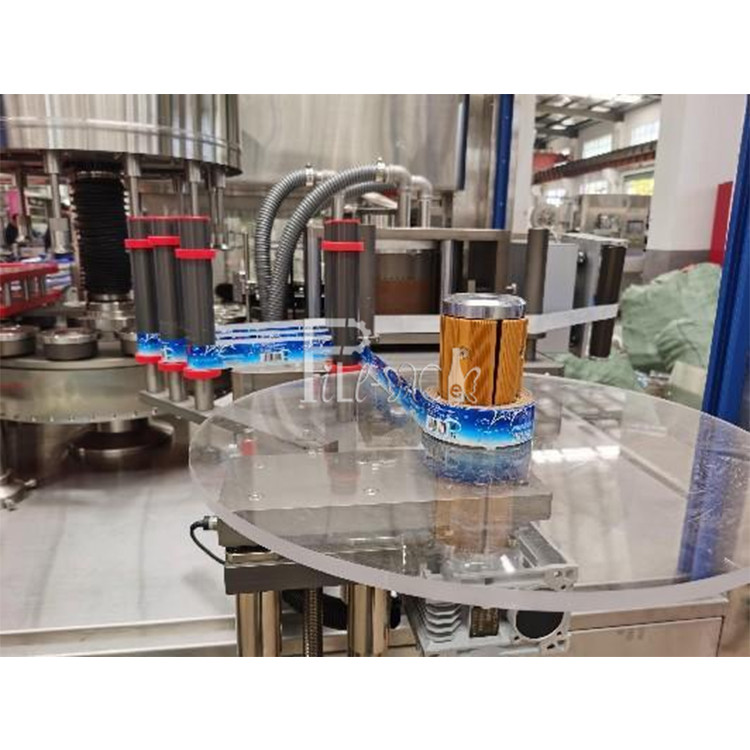

Koło napędowe ciągnie taśmę z etykietami z przerwami, taśma z etykietami jest wyciągana ze szpuli, a koło do etykietowania dociska taśmę z etykietami do butelki po przejściu przez koło do etykietowania.Sterowanie przesunięciem w otwartej pętli jest stosowane na szpuli w celu utrzymania naprężenia taśmy z etykietami.Ponieważ etykiety są ściśle ze sobą połączone na taśmie z etykietami, taśma z etykietami musi stale się uruchamiać i zatrzymywać.
Etykieta jest przymocowana do butelki, gdy kółko etykietujące porusza się z tą samą prędkością co butelka.Gdy taśma przenośnika osiągnie określoną pozycję, koło napędowe taśmy z etykietami przyspieszy do prędkości odpowiadającej taśmie przenośnika, a po nałożeniu etykiety zwolni do zatrzymania.
Proces:
Podawanie butelek → pozycja wstępna → podawanie etykiet → etykietowanie → wykończenie
Parametry techniczne sprzętu
| Model | ROPP-9 | ROPP-12 | ROPP-15 | ROPP-18 | ROPP-24 |
| Stacja robocza | 9 | 12 | 15 | 18 | 24 |
| Wydajność | 9000BPH | 12000BPH | 15000BPH | 18000BPH | 24000BPH |
| Ciśnienie gazu | 0,7 MPa | ||||
| Moc | 16 kW | ||||
| Napięcie | Trójfazowe 380 V 50 Hz | ||||
| Rozmiar konspektu (m) | 2,2*2,1*2,3 | 2,3*2,25*2,3 | 2,3*2,25*2,3 | 2,4*2,15*2,2 | 2,7*2,15*2,2 |
| Waga | 2500 kg | 2800 kg | 3000 kg | 3500 kg | 4000 kg |
|
Całkowita długość sprzętu (w tym przenośnik) |
2500 mm | 2600 mm | 2600 mm | 2700 mm | 3000 mm |
| Prędkość przenośnika | 30 m/min (prędkość linii transmisyjnych można regulować zgodnie z rzeczywistą produkcją) | ||||
| Największa prędkość podawania etykiet | maksymalna prędkość 100 metrów etykiet/min | ||||
| Dokładność etykietowania | ± 1 mm | ||||
| Zintegrowana dokładność etykietowania | ± 1 mm | ||||
| Maksymalna szerokość etykiety | 195 mm (można dostosować) | ||||
| Maksymalna długość etykiety | 500 mm | ||||
| Maksymalna średnica etykiety | 400 mm | ||||
| Oznacz średnicę rdzenia | 76,2 mm | ||||
| Klej do etykietowania | klejenie krawędzi czołowej i końcowej klejem termotopliwym | ||||
| Temperatura klejenia | 120 ~ 160 ℃ | ||||
| Typ etykiety | etykieta opp, etykieta z folii kompozytowej papierowo-plastikowej, etykieta papierowa | ||||
| Zmieniające się części | jeden garnitur (aby zadowolić się jednym produktem, każda forma zawiera śrubę podającą, koło gwiazdowe podające, koło gwiazdowe wyładowcze, urządzenie do pozycjonowania butelek i tak dalej) | ||||
Części mechaniczne:
Instytucja transportowa:Silnik AC TRANSTECNO 750w (ze zwalnianiem przez TRANSTECNO ), sterowanie prędkością falownika
Przenośnik:Włochy FLEXON LF820-K325 przemysłowy przenośnik płytkowy z nylonu łańcuchowego
Instytucja transportu mainframe:Silnik AC TRANSTECNO 1,5Kw (ze zwalnianiem przez TRANSTECNO)
Separacja butelekinstytucja:Instytucja subbutelkowa z robakiem przemysłowym
Bsowakarmienieinstytucja:Z instytucją do karmienia butelek ślimakowych i instytucją do karmienia w pozycji koła gwiazdowego, aby zapewnić dokładność i stabilność załadunku
Pozycjainżinstytucja:Mechaniczna lokalizacja wstępna, wykorzystująca krzywkę do wyrównania butelki w celu umieszczenia etykiety

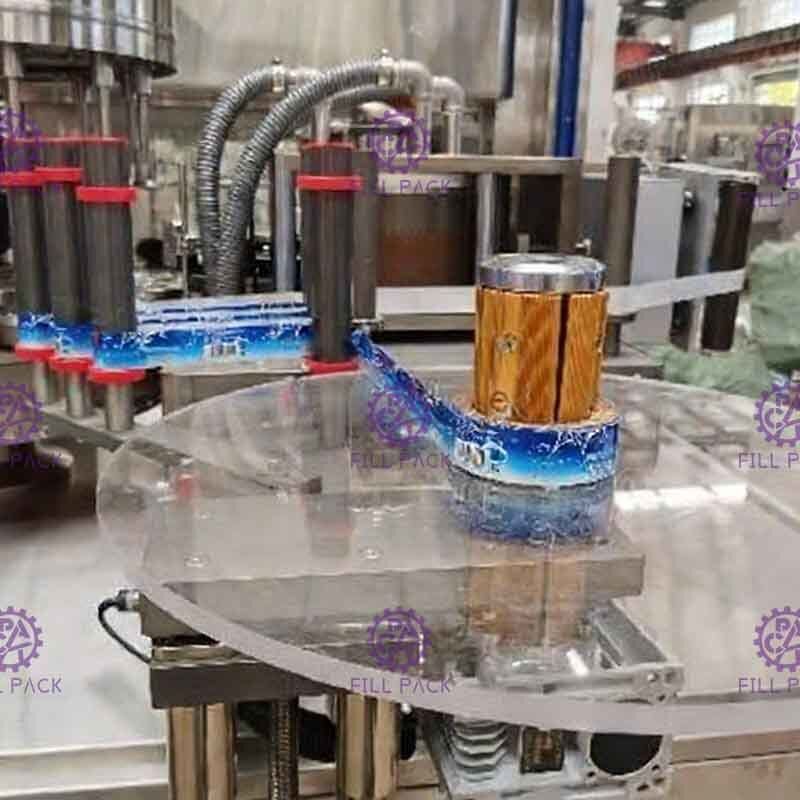

Instytucja etykietująca:butelki są odbierane przez koło obrotowe, etykietowanie podczas obrotu.
Instytucja etykiety dostawy:Szybki system podawania etykiet z serwomechanizmem (napęd za pomocą serwomotoru)
Instytucja etykiety tłocznej:Jednostka szczotki łukowej
Instytucja butelki z przewodnikiem:Wyreguluj za pomocą podwójnej szyny prowadzącej sekcji współrzędnych
Bezpieczeństwoczęść maszyny:
Ochrona bezpieczeństwa: Aby zapewnić bezpieczeństwo operatora, gdy maszyna pracuje, zamknij drzwi ochronne
Brak alarmu etykiety: Ustaw alarm, aby przypomnieć operatorowi o zmianie etykiety, gdy etykieta zostanie zużyta
Brak alarmu butelki: W przypadku braku butelki maszyna zatrzyma się i uruchomi alarm. Maszyna uruchomi się ponownie automatycznie, gdy tylko butelki zostaną włożone, co ułatwi produkcję on-line
Wyciek alarmu etykietowania: Aby kontrolować jakość etykietowania
Próba ciśnieniowa: Gdy ciśnienie nie spełnia wymagań sprzętowych, maszyna zatrzyma się, aby wyprodukować złe produkty
Konfiguracja elektryczna:
| NIE. | Nazwa | Ilość | Marka |
| 1 | Ekran dotykowy | 1 | Schneidera |
| 2 | Kontroler ruchu | 1 | Schneidera |
| 3 | Sterownik serwa | 1 | Schneidera |
| 4 | Siłownik | 1 | Schneidera |
| 5 | PLC | 1 | Schneidera |
| 6 | Moduły elektroniczne z wyjściem analogowym | 1 | Schneidera |
| 7 | Koder | 1 | Chory |
| 8 | falownik | 4 | Schneidera |
| 9 | Czujnik butelki | 1 | Panasonica |
| 10 | Czujnik etykiety | 2 | Panasonica |
| 11 | Wyłącznik obwodu | 9 | Schneidera |
| 12 | Stycznik | 5 | Schneidera |
| 13 | moc | 1 | Schneidera |
| 14 | Naciśnij przycisk | 4 | Schneidera |
| 15 | Alarm | 1 | Schneidera |
Detale:
